Xác thực thiết kế CAD trong NX – Tự động hóa kiểm tra, giảm lỗi và tăng tốc phát triển sản phẩm

Trong các dự án phát triển sản phẩm hiện đại, sai sót thiết kế không chỉ gây lỗi kỹ thuật mà còn kéo theo chi phí sửa đổi (ECO), chậm tiến độ và rủi ro chất lượng. Xác thực thiết kế CAD đóng vai trò then chốt trong việc đảm bảo rằng thiết kế đáp ứng đầy đủ các yêu cầu kỹ thuật, tiêu chuẩn sản xuất và mục tiêu sản phẩm trước khi chuyển sang các giai đoạn tiếp theo.

NX CAD cung cấp hệ thống công cụ xác thực thiết kế toàn diện, cho phép tổng hợp thông tin nhanh chóng, kiểm tra mức độ tuân thủ và đưa ra quyết định chính xác kịp thời. Thay vì phát hiện lỗi ở giai đoạn sản xuất hoặc thử nghiệm, NX CAD giúp doanh nghiệp phát hiện và xử lý lỗi ngay trong thiết kế.

Xác thực thiết kế và yêu cầu (Design and Requirements Validation)

Xác thực thiết kế không chỉ dừng lại ở việc kiểm tra hình học hay kích thước, mà còn bao gồm việc đối chiếu thiết kế với các yêu cầu chức năng, kỹ thuật và sản xuất. NX CAD cho phép liên kết trực tiếp giữa thiết kế và yêu cầu, đảm bảo mọi quyết định thiết kế đều có cơ sở rõ ràng.

Thông qua các công cụ xác thực tích hợp, doanh nghiệp có thể:

• Kiểm tra thiết kế có đáp ứng yêu cầu ban đầu hay không

• Phát hiện sớm các sai lệch giữa thiết kế và mục tiêu sản phẩm

• Đảm bảo tính truy vết (traceability) xuyên suốt vòng đời phát triển

Cách tiếp cận này giúp hạn chế rủi ro “thiết kế đúng nhưng không đúng yêu cầu”.

Phần mềm xác thực thiết kế tự động (Automated Design Validation Software)

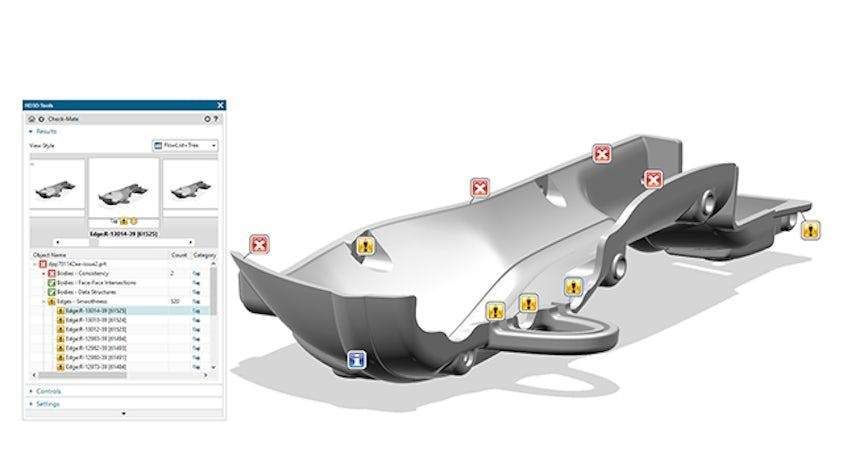

NX CAD cho phép biến xác thực thiết kế thành một quy trình tự động và liên tục, thay vì chỉ kiểm tra thủ công ở giai đoạn cuối. Với NX Check-Mate, việc kiểm tra thiết kế được thực hiện tự động dựa trên các bộ quy tắc và tiêu chuẩn được định nghĩa sẵn.

NX Check-Mate bao gồm:

• Thư viện phong phú các quy tắc kiểm tra

• Kiểm tra tiêu chuẩn cho mô hình hóa, bản vẽ, PMI, hình học, định tuyến

• Khả năng mở rộng bằng công cụ tạo quy tắc kiểm tra riêng (authoring tool)

Hệ thống sẽ tự động cảnh báo khi thiết kế không tuân thủ tiêu chuẩn, best practice hoặc các yêu cầu kỹ thuật quan trọng. Điều này giúp:

• Giảm phụ thuộc vào kinh nghiệm cá nhân

• Chuẩn hóa chất lượng thiết kế trên toàn doanh nghiệp

• Phát hiện lỗi sớm và nhất quán

Xác thực yêu cầu tích hợp (Integrated Requirements Validation)

NX Requirements Validation cho phép xác thực yêu cầu một cách chặt chẽ thông qua việc tích hợp với hệ thống quản lý vòng đời sản phẩm (PLM) Teamcenter. Các yêu cầu sản phẩm được liên kết trực tiếp với thiết kế CAD, cho phép theo dõi mức độ đáp ứng yêu cầu theo thời gian thực.

Lợi ích của xác thực yêu cầu tích hợp bao gồm:

• Đảm bảo thiết kế đáp ứng đầy đủ yêu cầu chức năng

• Đánh giá mức độ hoàn thành mục tiêu sản phẩm

• Hạn chế rủi ro bỏ sót yêu cầu quan trọng

NX CAD giúp doanh nghiệp chuyển từ kiểm tra thủ công rời rạc sang xác thực có hệ thống và truy vết đầy đủ.

Phản hồi trực quan phong phú (Visually Rich Feedback)

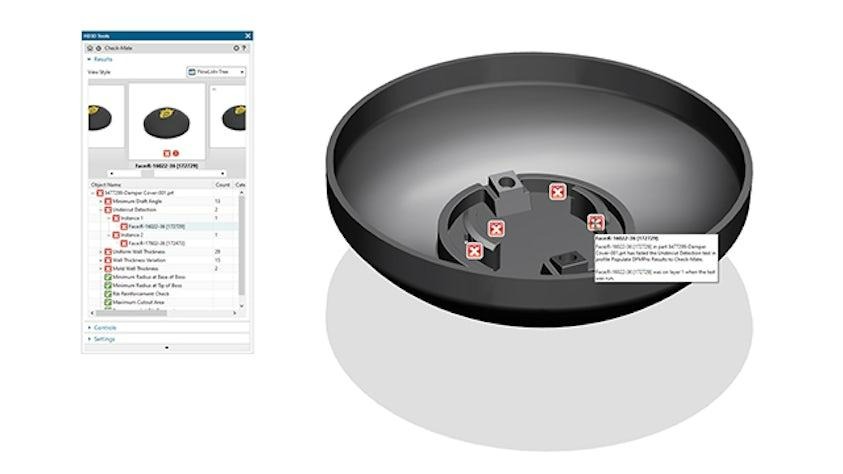

NX Check-Mate và NX Requirements Validation cung cấp phản hồi trực quan phong phú thông qua công nghệ HD3D. Thay vì danh sách lỗi khô khan, các vấn đề thiết kế được hiển thị trực tiếp trên mô hình 3D.

Các công cụ HD3D bao gồm:

• Danh sách luồng (flow lists)

• Nhãn trực quan (visual tags)

• Gợi ý công cụ (tool tips)

• Chế độ hiển thị xuyên thấu (see-through display)

Nhờ đó, kỹ sư có thể nhận diện vấn đề nhanh hơn, hiểu rõ nguyên nhân và xử lý chính xác, giảm đáng kể thời gian xác thực.

Thiết kế để sản xuất (DFM)

Một thiết kế “đúng kỹ thuật” nhưng “khó sản xuất” vẫn có thể gây tổn thất lớn. NX CAD giải quyết vấn đề này bằng các công cụ Design for Manufacturing (DFM) tích hợp.

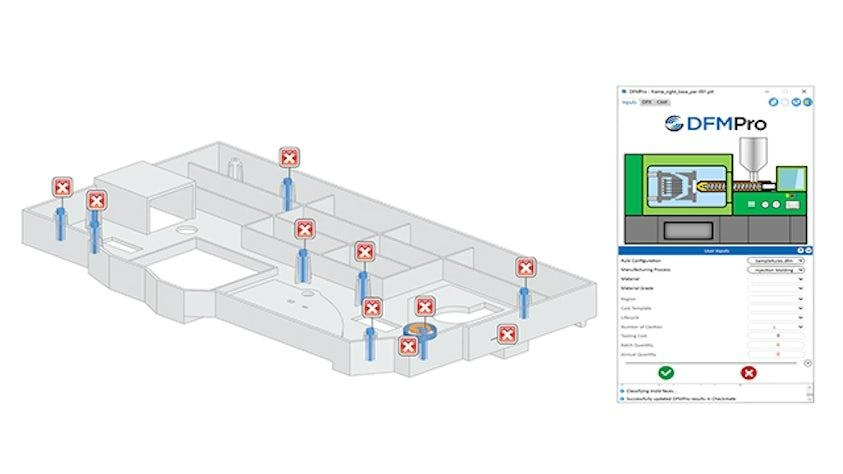

DFMPro for NX sử dụng công nghệ HD3D để tự động hóa quá trình đánh giá thiết kế về khả năng sản xuất. Công cụ này giúp:

• Xác định các vùng khó gia công

• Phát hiện rủi ro sản xuất sớm

• Giảm số lượng ECO và lỗi sản xuất

DFM được thực hiện ngay trong môi trường thiết kế, giúp kỹ sư điều chỉnh thiết kế kịp thời trước khi chuyển sang sản xuất.

Báo cáo HD3D tăng tốc quá trình xác thực (HD3D Reporting Accelerates Validation)

NX CAD hỗ trợ báo cáo HD3D trực quan, cho phép tổng hợp, phân tích và chia sẻ kết quả xác thực thiết kế một cách nhanh chóng. Các báo cáo này được liên kết trực tiếp với mô hình CAD và kết quả kiểm tra từ NX Check-Mate.

Lợi ích của HD3D Reporting:

• Trình bày rõ ràng các vấn đề thiết kế

• Dễ dàng truy vết nguyên nhân

• Hỗ trợ ra quyết định nhanh chóng

Báo cáo HD3D giúp các nhóm kỹ thuật, quản lý và sản xuất hiểu cùng một ngôn ngữ dữ liệu, giảm hiểu nhầm và tăng hiệu quả phối hợp.

Kiểm tra khả năng gia công dựa trên các thực tiễn tốt nhất

DFMPro for NX cho phép tự động hóa và chuẩn hóa quy trình đánh giá khả năng gia công dựa trên tri thức và best practice đã được kiểm chứng. Công cụ này giúp phát hiện:

• Các vấn đề gia công phổ biến

• Các sai sót từng xảy ra trong quá khứ

• Rủi ro tiềm ẩn đối với chất lượng và chi phí

Việc triển khai DFM ngay từ giai đoạn đầu giúp doanh nghiệp tránh lặp lại các sai lầm cũ, nâng cao độ ổn định của quy trình sản xuất.

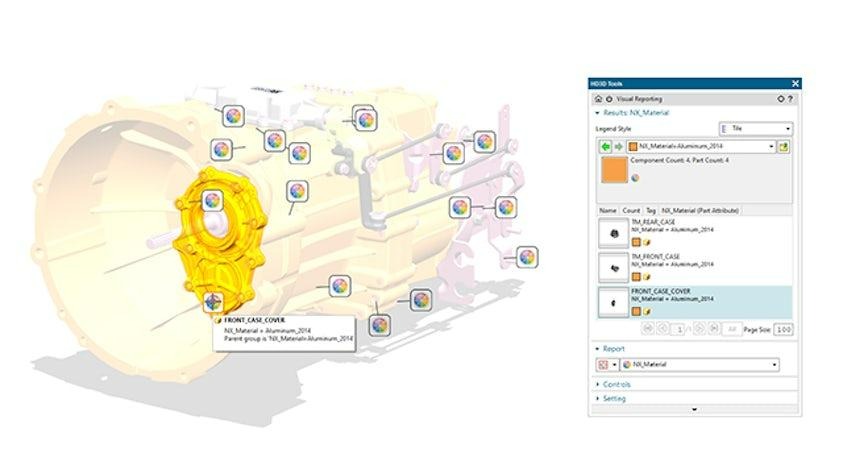

HD3D Visual Reporting – báo cáo trực quan theo chuẩn HD3D

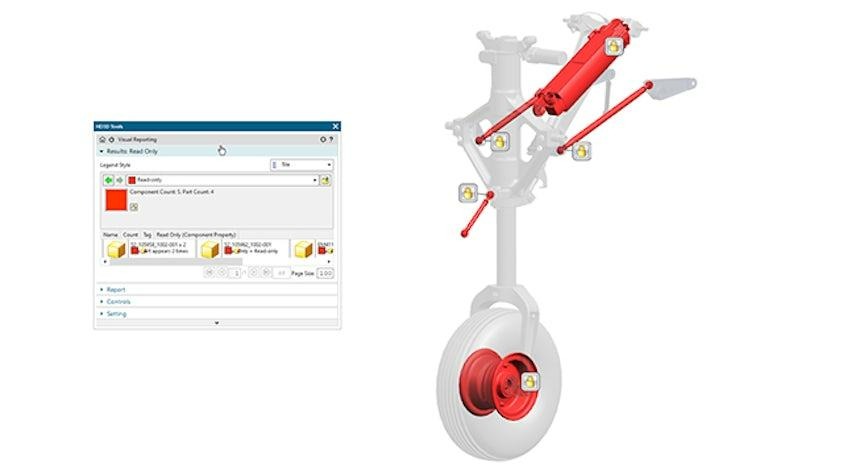

HD3D Visual Reporting cho phép hiển thị và phân tích thông tin PLM trong ngữ cảnh mô hình 3D. Người dùng có thể:

• Truy cập các vấn đề liên quan đến tính trạng, thay đổi thiết kế

• Theo dõi sự cố, chi phí, nhà cung cấp

• Đánh giá tác động của thay đổi đến toàn bộ sản phẩm

Thông tin được trình bày trực quan giúp việc đánh giá và ra quyết định trở nên nhanh chóng và chính xác hơn.

Các kỹ thuật hiển thị và tương tác tiên tiến

NX CAD cung cấp nhiều chế độ hiển thị và tương tác tiên tiến để phân tích thiết kế và xác thực. Người dùng có thể:

• Truy vấn dữ liệu trực tiếp trên mô hình

• Đánh dấu và chú thích các vấn đề

• Truy xuất thông tin chi tiết bằng tương tác trực quan

Dữ liệu xác thực có thể được xuất sang nhiều định dạng như HTML hoặc Excel, thuận tiện cho chia sẻ và báo cáo.

Visual analytics and validation

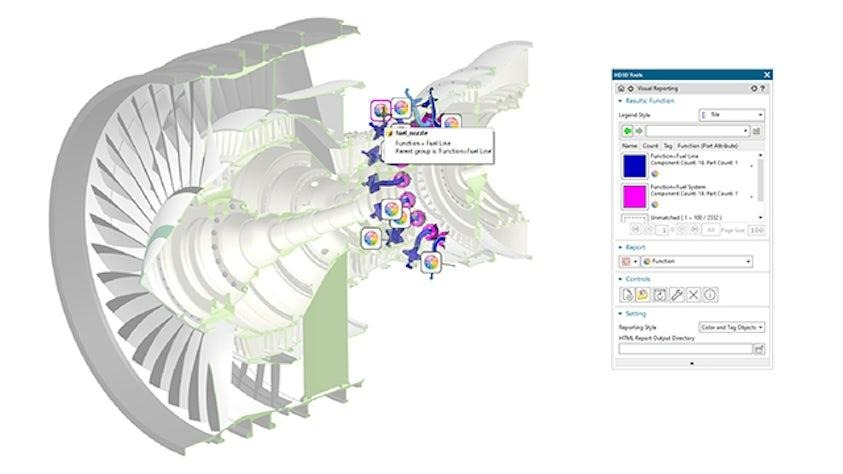

HD3D Visual Reporting hỗ trợ phân tích trực quan nâng cao, cho phép xây dựng các báo cáo tùy chỉnh dựa trên dữ liệu từ NX, Teamcenter và các hệ thống PLM khác.

Các báo cáo này giúp:

• Hiểu rõ trạng thái thiết kế

• Đánh giá tiến độ và mức độ tuân thủ

• Hỗ trợ quản lý thay đổi hiệu quả

Visual analytics biến dữ liệu xác thực thành thông tin có giá trị, hỗ trợ cả kỹ sư lẫn quản lý ra quyết định chính xác.

Giá trị của xác thực thiết kế CAD trong NX

Việc triển khai xác thực thiết kế CAD một cách hệ thống mang lại lợi ích rõ rệt:

• Giảm lỗi thiết kế và ECO

• Rút ngắn chu kỳ phát triển sản phẩm

• Giảm chi phí sản xuất và sửa đổi

• Tăng chất lượng và độ tin cậy sản phẩm

• Chuẩn hóa quy trình và tri thức thiết kế

NX CAD giúp doanh nghiệp chuyển từ xác thực thủ công bị động sang xác thực tự động, chủ động và liên tục.

Xác thực thiết kế CAD – Nền tảng cho phát triển sản phẩm bền vững

Trong bối cảnh cạnh tranh ngày càng cao, xác thực thiết kế CAD không còn là bước tùy chọn mà là yếu tố bắt buộc để đảm bảo thành công của sản phẩm. NX CAD cung cấp nền tảng xác thực mạnh mẽ, tích hợp sâu và có khả năng mở rộng, giúp doanh nghiệp nâng cao năng lực thiết kế và sản xuất trong dài hạn.
