NX CAM là gì? Tìm hiểu phần mềm lập trình gia công CNC Siemens NX

Trong cuộc cách mạng công nghiệp 4.0, việc tối ưu hóa quy trình sản xuất cơ khí không chỉ dừng lại ở việc có máy móc hiện đại mà còn phụ thuộc vào phần mềm điều khiển. NX CAM nổi lên như một "ông vua" trong phân khúc phần mềm gia công cao cấp. Vậy NX CAM là gì? Tại sao các tập đoàn lớn như Boeing, SpaceX hay VinFast lại tin dùng giải pháp này? Hãy cùng khám phá chi tiết trong bài viết dưới đây.

1. NX CAM là gì?

NX CAM (Computer-Aided Manufacturing) là một module nằm trong hệ sinh thái phần mềm tích hợp NX (trước đây là Unigraphics) của tập đoàn Siemens Digital Industries Software. Đây là giải pháp lập trình gia công CNC hàng đầu thế giới, cho phép người dùng điều khiển các loại máy công cụ từ đơn giản đến cực kỳ phức tạp.

Khác với các phần mềm CAM rời rạc, NX CAM cung cấp một giải pháp CAD/CAM/CAE đồng nhất. Điều này có nghĩa là bạn có thể thiết kế sản phẩm (CAD), mô phỏng phân tích (CAE) và lập trình gia công (CAM) trên cùng một môi trường làm việc mà không cần chuyển đổi dữ liệu qua lại.

2. Những ưu điểm vượt trội của Siemens NX CAM

Tại sao giữa hàng chục phần mềm như Mastercam, SolidCAM hay Fusion 360, NX CAM vẫn giữ vững vị thế số 1 trong các ngành công nghiệp nặng?

2.1. Khả năng lập trình đa dạng và linh hoạt

NX CAM không giới hạn ở một kiểu gia công nhất định. Nó hỗ trợ từ:

• Phay (Milling): Từ 2.5 trục đến 5 trục đồng thời.

• Tiện (Turning): Tiện đơn giản đến tiện đa trục kết hợp phay (Mill-Turn).

• Cắt dây (Wire EDM): Gia công tia lửa điện chính xác cao.

• Gia công robot: Điều khiển cánh tay robot để phay, mài hoặc hàn.

2.2. Tính năng Synchronous Technology (Công nghệ đồng bộ)

Đây là "đặc sản" của Siemens. Với công nghệ này, kỹ sư CAM có thể chỉnh sửa trực tiếp mô hình 3D từ các phần mềm khác (như Catia, SolidWorks, AutoCAD) mà không cần quan tâm đến lịch sử thiết kế. Điều này giúp đẩy nhanh quá trình chuẩn bị phôi và đồ gá.

2.3. Thư viện máy (Post Processor) mạnh mẽ

Bộ hậu xử lý (Post Processor) của NX cực kỳ linh hoạt, giúp chuyển đổi đường chạy dao thành mã G-code chuẩn xác cho mọi loại máy CNC như Haas, Mazak, DMG Mori, Okuma...

3. Các tính năng chính trong lập trình gia công NX CAM

3.1. Gia công phay 2.5 trục và 3 trục

Đối với các chi tiết dạng hốc (pocket), mặt phẳng hoặc khuôn mẫu đơn giản, NX CAM cung cấp các chiến lược cắt như Face Milling, Cavity Milling và Z-Level. Đặc biệt, tính năng Adaptive Milling (phay thích ứng) giúp giảm thời gian gia công thô lên đến 60% và kéo dài tuổi thọ dụng cụ cắt.

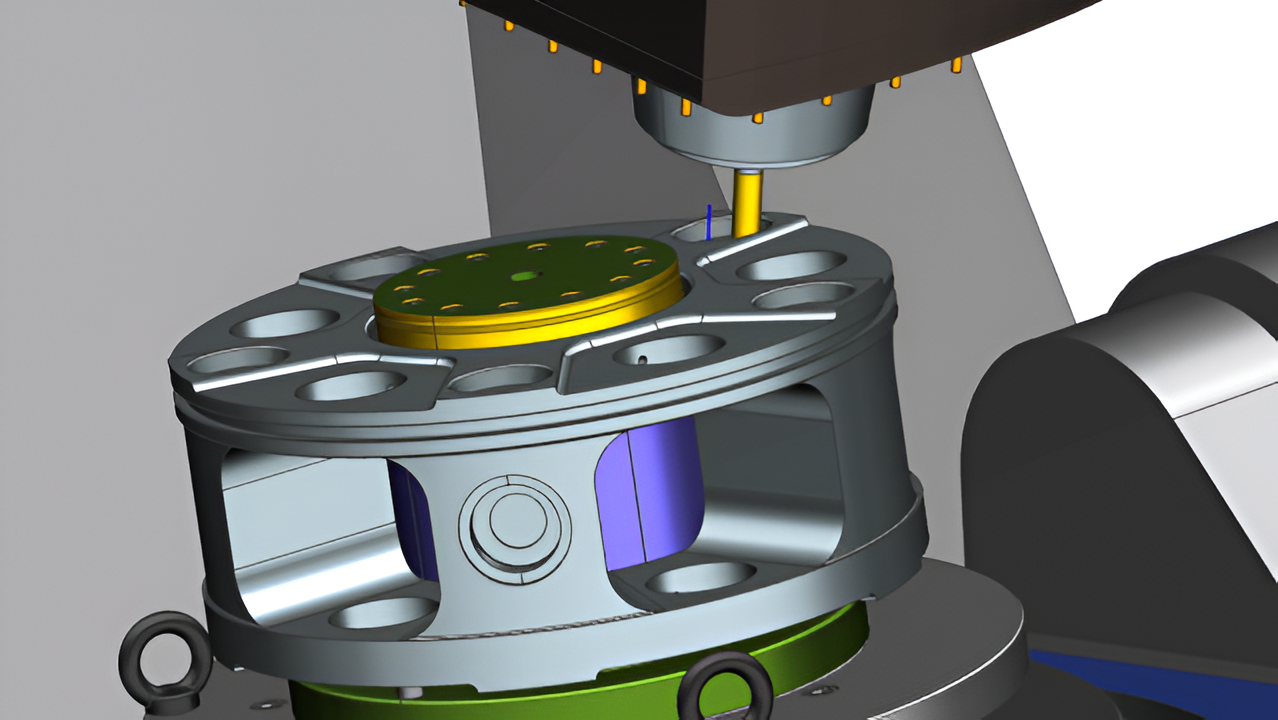

3.2. Gia công 4 trục và 5 trục (Multi-Axis)

Đây là thế mạnh tuyệt đối của NX. Các chi tiết có biên dạng phức tạp như cánh tuabin (Blisk), cánh quạt tàu thủy hay các bộ phận hàng không vũ trụ đều được xử lý mượt mà. NX cung cấp các thuật toán tránh va chạm thông minh, đảm bảo an toàn tuyệt đối cho máy và phôi.

3.3. Mô phỏng gia công thực tế (Machine Tool Simulation)

Trước khi đưa chương trình ra máy thật, NX CAM cho phép mô phỏng dựa trên mã G-code (G-code Driven Simulation). Điều này giúp phát hiện lỗi va chạm giữa trục chính, dao và bàn máy một cách chính xác nhất, loại bỏ rủi ro hư hỏng máy móc đắt tiền.

4. Quy trình lập trình gia công trên phần mềm NX CAM

Để một kỹ sư có thể vận hành tốt NX CAM, quy trình tiêu chuẩn thường bao gồm các bước sau:

1. Nhập dữ liệu (Import CAD): Mở file 3D của chi tiết cần gia công.

2. Thiết lập môi trường (Manufacturing Setup): Chọn máy CNC, thiết lập hệ tọa độ gia công (MCS) và khai báo phôi (Workpiece).

3. Tạo nguyên công (Operation): Chọn chiến lược chạy dao phù hợp (Thô, Bán tinh, Tinh).

4. Tạo dụng cụ cắt (Tools): Khai báo thông số dao, bầu kẹp (Holder).

5. Tính toán đường chạy dao (Generate Toolpath): Hệ thống sẽ tự động tính toán dựa trên các tham số đã thiết lập.

6. Kiểm tra và Mô phỏng (Verify & Simulate): Xem trước quá trình cắt gọt để đảm bảo không có sai sót.

7. Xuất G-code (Post Process): Xuất file chương trình để nạp vào máy CNC.

5. Lợi ích khi doanh nghiệp sử dụng NX CAM

Việc đầu tư vào bản quyền NX CAM mang lại những giá trị kinh tế lâu dài:

• Rút ngắn thời gian ra thị trường (Time-to-market): Tăng tốc độ lập trình và giảm sai sót thử nghiệm.

• Tối ưu hóa nguồn lực: Một kỹ sư NX CAM có thể đảm nhiệm từ khâu thiết kế đồ gá đến lập trình gia công phức tạp.

• Độ chính xác tuyệt đối: Giảm thiểu phế phẩm nhờ khả năng mô phỏng kỹ thuật số (Digital Twin) chính xác cao.

• Khả năng mở rộng: Dễ dàng tích hợp với hệ thống quản lý dữ liệu Teamcenter để quản lý vòng đời sản phẩm (PLM).

6. So sánh NX CAM với các phần mềm CAM khác

7. Các ngành công nghiệp ứng dụng NX CAM

Hiện nay, NX CAM là tiêu chuẩn trong nhiều lĩnh vực quan trọng:

• Hàng không vũ trụ: Sản xuất động cơ phản lực, thân máy bay.

• Ô tô: Gia công khuôn mẫu xe hơi, các chi tiết truyền động.

• Y tế: Sản xuất các khớp xương nhân tạo, dụng cụ phẫu thuật tinh vi.

• Điện tử: Gia công các vỏ điện thoại, linh kiện bán dẫn chính xác.

8. Lời khuyên khi bắt đầu học NX CAM

NX CAM là một phần mềm đồ sộ. Để làm chủ nó, bạn cần:

1. Nắm vững kiến thức gia công cơ khí: Bạn phải hiểu về chế độ cắt (S, F), các loại dao và vật liệu trước khi học phần mềm.

2. Học theo lộ trình: Bắt đầu từ phay 2.5 trục, 3 trục rồi mới tiến lên đa trục.

3. Thực hành trên máy thật: Mọi lý thuyết trên NX sẽ trở nên vô nghĩa nếu không được kiểm chứng qua sản phẩm thực tế trên máy CNC.

NX CAM không chỉ đơn thuần là một phần mềm lập trình CNC, mà là một giải pháp chiến lược giúp doanh nghiệp nâng tầm sản xuất. Với khả năng xử lý những chi tiết khó nhất và độ tin cậy cao, đây là sự đầu tư xứng đáng cho những ai muốn đi sâu vào ngành cơ khí chính xác.

Nếu bạn đang tìm kiếm một giải pháp để tối ưu hóa xưởng sản xuất của mình, Siemens NX CAM chắc chắn là cái tên không thể bỏ qua.
