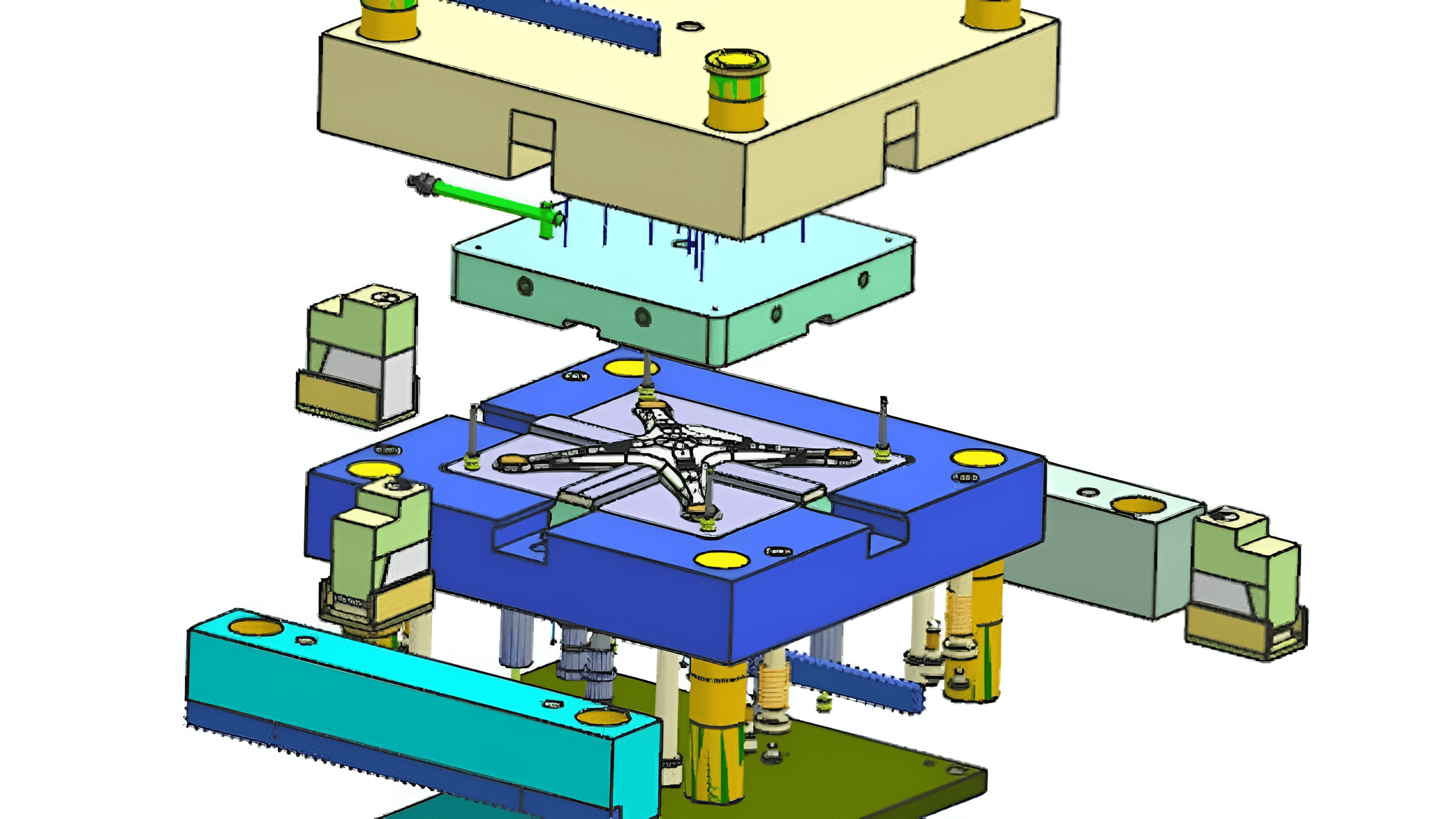

Tổng quan NX Mold – Phần mềm thiết kế khuôn chuyên nghiệp

Chào bạn, tôi là Lê Đình Hùng. Với hơn 15 năm kinh nghiệm thực chiến trong lĩnh vực tư vấn giải pháp CAD/CAM/CAE và đồng hành cùng hàng trăm doanh nghiệp cơ khí chính xác tại Việt Nam, tôi hiểu rõ những "nỗi đau" mà các kỹ sư thiết kế khuôn phải đối mặt hàng ngày: Từ việc xử lý những bộ file lỗi của khách hàng, chỉnh sửa thiết kế thay đổi liên tục, cho đến áp lực rút ngắn tiến độ bàn giao khuôn.

Hôm nay, tôi sẽ cùng các bạn bóc tách sâu về NX Mold (NX Mold Design) – một trong những module mạnh mẽ nhất hiện nay của Siemens, giải pháp được mệnh danh là "vũ khí tối thượng" cho các nhà làm khuôn chuyên nghiệp.

Trong thế giới sản xuất hiện đại, tốc độ và độ chính xác là hai yếu tố sống còn. Nếu bạn vẫn đang thiết kế khuôn bằng các công cụ CAD phổ thông, rời rạc, bạn đang tự làm khó mình. NX Mold Design không chỉ là một công cụ vẽ; nó là một hệ quy trình chuẩn hóa giúp bạn tự động hóa tối đa các công đoạn lặp đi lặp lại.

1. NX Mold Design là gì? Tại sao các ông lớn đều chọn nó?

NX Mold Design là một ứng dụng chuyên biệt tích hợp hoàn toàn trong hệ sinh thái Siemens NX. Nó cung cấp một quy trình làm việc từ A-Z: từ khâu phân tích tính công nghệ của sản phẩm, tách khuôn (Core/Cavity), cho đến thiết kế hệ thống làm mát, hệ thống đẩy và xuất bản vẽ kỹ thuật.

Tại sao nên chuyển dịch sang NX Mold?

• Tính nhất quán dữ liệu: Bạn không cần chuyển đổi định dạng file giữa các khâu thiết kế - gia công - phân tích dòng chảy. Mọi thứ nằm trên một nền tảng duy nhất.

• Khả năng xử lý dữ liệu lớn: NX nổi tiếng với việc xử lý các bộ lắp (Assembly) cực lớn mà không gây treo máy – điều mà nhiều phần mềm hạng trung thường xuyên gặp phải.

• Tính liên kết (Associativity): Đây là điểm "đáng tiền" nhất. Khi sản phẩm thay đổi (Product Change), toàn bộ hệ thống khuôn, từ lõi khuôn đến các tấm khuôn và bản vẽ, sẽ tự động cập nhật theo.

2. Các tính năng cốt lõi làm nên sức mạnh của NX Mold

Để hiểu tại sao NX Mold lại được giới chuyên gia đánh giá cao, chúng ta cần nhìn vào các nhóm tính năng đột phá sau:

2.1. Phân tích sản phẩm và chuẩn bị dữ liệu (Product Analysis)

Trước khi bắt tay vào thiết kế, NX cho phép bạn "khám sức khỏe" sản phẩm nhựa:

• Check Draft: Kiểm tra góc thoát khuôn nhanh chóng bằng màu sắc trực quan.

• Wall Thickness Check: Phát hiện các vùng quá dày hoặc quá mỏng dễ gây khuyết tật lõm (sink mark) hoặc khó điền đầy.

• Geometry Repair: Bộ công cụ mạnh mẽ để vá các bề mặt (surface) lỗi từ các phần mềm khác chuyển sang (như STEP, IGES).

2.2. Tách khuôn thông minh (Automated Core/Cavity Separation)

Quy trình tách khuôn trong NX Mold được thiết kế theo dạng Wizard (từng bước). Phần mềm tự động nhận diện đường phân khuôn (Parting Line) và bề mặt phân khuôn (Parting Surface).

• Patching Holes: Tự động vá các lỗ thủng trên sản phẩm.

• Parting Navigation: Giúp bạn quản lý các vùng lồi, lõm một cách khoa học, tránh sai sót trong các chi tiết phức tạp.

2.3. Thư viện khuôn tiêu chuẩn (Standard Part Libraries)

Đừng lãng phí thời gian vẽ lại từng con bu lông hay bạc dẫn hướng. NX tích hợp sẵn thư viện khổng lồ từ các nhà cung cấp hàng đầu thế giới như DME, HASCO, FUTABA, MISUMI, LKM... Việc của bạn chỉ là chọn mã hàng, phần mềm sẽ tự động tạo hốc (pocket) và lỗ khoan tương ứng trên các tấm khuôn.

3. Quy trình thiết kế khuôn chuẩn trên NX Mold

Dựa trên kinh nghiệm của tôi, một quy trình chuẩn trên NX Mold sẽ giúp doanh nghiệp tiết kiệm ít nhất 40% thời gian thiết kế:

1. Mở Model và Thiết lập dự án: Thiết lập hệ số co ngót (Shrinkage) phù hợp với loại nhựa sử dụng.

2. Định vị phôi (Workpiece): Tự động tạo phôi dựa trên kích thước bao của sản phẩm.

3. Tạo Layout: Thiết kế khuôn 1 lòng khuôn hay nhiều lòng khuôn (Multi-cavity).

4. Tách khuôn (Parting): Xác định Core và Cavity.

5. Thêm vỏ khuôn (Mold Base): Lựa chọn vỏ khuôn từ thư viện tiêu chuẩn.

6. Thiết kế hệ thống dẫn nhựa (Runner & Gate): Tối ưu dòng chảy nhựa vào lòng khuôn.

7. Thiết kế hệ thống làm mát (Cooling): Công cụ "Cooling Circuit" cho phép đi đường nước phức tạp và kiểm tra va chạm với các linh kiện khác.

8. Hệ thống đẩy (Ejection): Thêm linh kiện đẩy và tự động cắt chân pin theo profile mặt sản phẩm.

9. Xuất bản vẽ (Drafting) và BOM: Tự động hóa danh sách vật tư giúp khâu thu mua chính xác 100%.

4. Sự kết hợp hoàn hảo: NX Mold và Moldex3D

Một bộ khuôn thành công không chỉ dừng lại ở việc "mở ra đóng vào" được, mà phải ép ra sản phẩm đẹp. Việc tích hợp Moldex3D trực tiếp trên giao diện NX giúp bạn mô phỏng quá trình phun ép:

• Dự đoán lỗi thiếu liệu (Short shot).

• Xác định vị trí vết hàn (Weld line).

• Tối ưu hóa thời gian làm mát.

Điều này giúp giảm thiểu tối đa số lần thử khuôn (T0, T1, T2...), tiết kiệm hàng ngàn đô la chi phí sửa khuôn sau này.

5. Lời khuyên từ Chuyên gia: Làm thế nào để làm chủ NX Mold?

Nhiều bạn hỏi tôi: "Anh Hùng ơi, học NX Mold có khó không?". Câu trả lời của tôi là: Nó không khó nếu bạn đi đúng lộ trình.

1. Nắm chắc nền tảng Modeling: Bạn không thể làm khuôn giỏi nếu kỹ năng vẽ khối và bề mặt (Surface) còn yếu.

2. Hiểu về tư duy khuôn: Phần mềm chỉ là công cụ. Bạn cần hiểu về kết cấu khuôn thực tế trước khi áp dụng công cụ tự động.

3. Học theo Workflow: Đừng học vẹt từng lệnh. Hãy học theo quy trình thiết kế một bộ khuôn hoàn chỉnh.

NX Mold không chỉ là một phần mềm, nó là một chuẩn mực trong ngành công nghiệp khuôn mẫu toàn cầu. Đầu tư vào NX Mold chính là đầu tư vào tương lai của doanh nghiệp, giúp bạn nâng cao năng lực cạnh tranh trong chuỗi cung ứng toàn cầu.

Nếu bạn đang tìm kiếm một giải pháp để đột phá năng suất hoặc đơn giản là muốn nâng cấp kỹ năng nghề nghiệp, NX Mold chắc chắn là cái tên đầu tiên bạn nên cân nhắc.

Bạn có đang gặp khó khăn trong việc triển khai NX Mold cho doanh nghiệp của mình không? Hãy để lại ý kiến hoặc liên hệ trực tiếp, tôi luôn sẵn sàng hỗ trợ những giải pháp tối ưu nhất cho bài toán của bạn.

Người viết: Lê Đình Hùng – Chuyên gia giải pháp CAD/CAM/CAE.
