Tổng hợp Các Module Quan Trọng Trong Siemens NX: Giải Pháp Toàn Diện Cho CAD/CAM/CAE

Siemens NX (trước đây là Unigraphics) không chỉ đơn thuần là một phần mềm thiết kế. Nó là một hệ sinh thái tích hợp cao cấp (PLM) giúp doanh nghiệp quản lý toàn bộ vòng đời sản phẩm. Với khả năng xử lý các mô hình cực kỳ phức tạp và dữ liệu lớn, NX đã trở thành tiêu chuẩn trong các ngành hàng không vũ trụ, ô tô và đóng tàu.

Điểm mạnh lớn nhất của NX chính là tính đồng nhất. Bạn có thể thiết kế, mô phỏng và lập trình gia công trên cùng một môi trường dữ liệu duy nhất mà không cần chuyển đổi định dạng file. Điều này được thực hiện nhờ vào hệ thống các module chuyên biệt.

2. Nhóm Module Thiết Kế (CAD - Computer Aided Design)

Đây là "trái tim" của phần mềm, nơi các ý tưởng sơ khai được hình thành dưới dạng 3D.

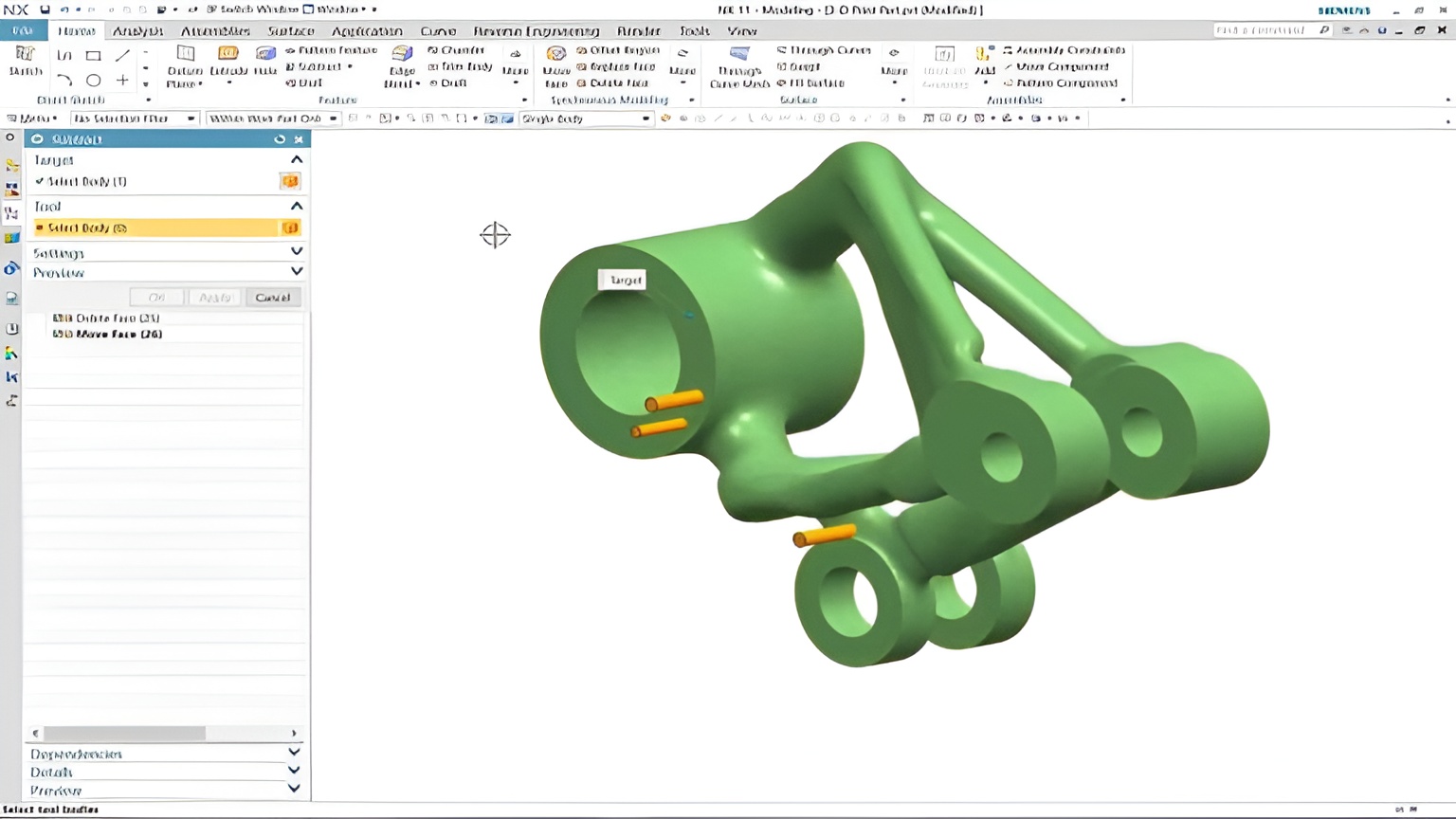

2.1. NX Modeling (Thiết kế khối)

Đây là module cơ bản nhất nhưng mạnh mẽ nhất. NX sử dụng công nghệ Synchronous Technology (Công nghệ đồng bộ), cho phép người dùng chỉnh sửa trực tiếp trên mô hình mà không cần quan tâm đến lịch sử thiết kế.

• Tính năng: Thiết kế tham số, dựng khối solid, tạo lỗ, ren, vát mép...

• Ứng dụng: Thiết kế linh kiện máy móc, chi tiết cơ khí tiêu chuẩn.

2.2. NX Shape Studio (Thiết kế bề mặt - Surface)

Nếu bạn cần thiết kế những sản phẩm có tính thẩm mỹ cao như vỏ điện thoại, chuột máy tính hay thân vỏ ô tô, đây là module dành cho bạn.

• Tính năng: Tạo bề mặt tự do (Freeform), kiểm soát độ mượt (G1, G2, G3 continuity).

• Ứng dụng: Thiết kế kiểu dáng công nghiệp.

2.3. NX Assembly (Thiết kế lắp ráp)



Cho phép quản lý hàng nghìn chi tiết trong một cụm lắp ráp lớn. NX xử lý cực tốt các file nặng mà không gây giật lag nhờ công nghệ Lightweight.

• Tính năng: Ràng buộc lắp ráp, kiểm tra va chạm (Clash Detection), tạo danh mục vật tư (BOM).

3. Nhóm Module Lập Trình Gia Công (CAM - Computer Aided Manufacturing)

NX CAM được đánh giá là top đầu thế giới về khả năng gia công cao tốc và đa trục.

3.1. NX Mill (Phay)

Hỗ trợ từ phay 2.5 trục đơn giản đến phay 5 trục phức tạp.

• Mill 3-axis: Tối ưu hóa đường chạy dao thô và tinh, bảo vệ tuổi thọ dụng cụ cắt.

• Multi-axis: Lập trình cho các bề mặt cong phức tạp như cánh tuabin, khuôn mẫu tinh xảo.

3.2. NX Turning (Tiện)

Hỗ trợ đầy đủ các chu trình tiện mặt đầu, tiện ren, tiện rãnh và các dòng máy tiện đa trục (Multi-turret).

3.3. NX Post Configurator

Một điểm cực kỳ quan trọng là bộ xuất chương trình (Post Processor). NX cho phép tùy chỉnh để code NC xuất ra tương thích hoàn toàn với các hệ điều hành Fanuc, Heidenhain, Siemens Sinumerik...

4. Nhóm Module Mô Phỏng và Phân Tích (CAE - Computer Aided Engineering)

Sử dụng Simcenter 3D tích hợp trong NX để kiểm tra độ bền sản phẩm trước khi sản xuất thực tế.

4.1. NX Nastran (Phân tích cấu trúc)

• Phân tích tĩnh (Static): Kiểm tra ứng suất và biến dạng dưới tải trọng.

• Phân tích động (Dynamic): Kiểm tra rung động và tần số dao động riêng.

4.2. Thermal & Flow (Nhiệt và Dòng chảy)

Giúp kỹ sư mô phỏng sự phân bổ nhiệt độ và dòng lưu chất (khí, lỏng) bên trong thiết bị.

5. Các Module Chuyên Biệt Theo Ngành

Siemens NX cung cấp các bộ công cụ "đo ni đóng giày" cho từng lĩnh vực cụ thể:

• NX Sheet Metal: Thiết kế kim loại tấm (vỏ tủ điện, hộp máy) với các lệnh gấp, trải phẳng cực nhanh.

• NX Mold Design: Tự động hóa quy trình thiết kế khuôn ép nhựa, từ việc tách khuôn đến tạo hệ thống kênh dẫn nhiệt.

• NX Progressive Die Design: Thiết kế khuôn dập liên hoàn cho các chi tiết kim loại phức tạp.

• NX Routing (Electrical/Mechanical): Đi dây điện và đường ống cho các hệ thống phức tạp trong tàu thủy hoặc nhà máy.

6. Tại sao doanh nghiệp nên đầu tư vào các module của NX?

7. Hướng dẫn lựa chọn

Việc lựa chọn module nào phụ thuộc hoàn toàn vào quy trình sản xuất của bạn. Nếu bạn là xưởng gia công, hãy tập trung vào NX Modeling và NX Mill. Nếu bạn là công ty R&D, các module Shape Studio và Simcenter 3D sẽ là ưu tiên hàng đầu.

Siemens NX không chỉ là công cụ, nó là lợi thế cạnh tranh của doanh nghiệp trong kỷ nguyên Công nghiệp 4.0.
