Routed Systems Software trong NX CAD – Giải pháp thiết kế hệ thống ống dẫn chính xác và tự động hóa

Trong các ngành công nghiệp hiện đại như cơ khí chế tạo, năng lượng, dầu khí, HVAC, ô tô và máy công nghiệp, hệ thống ống dẫn đóng vai trò sống còn đối với hiệu suất và độ an toàn của sản phẩm. Thiết kế hệ thống ống dẫn không chỉ yêu cầu độ chính xác hình học mà còn cần tuân thủ nghiêm ngặt các quy tắc kỹ thuật, tiêu chuẩn lắp ráp và yêu cầu vận hành.

NX CAD Routed Systems cung cấp bộ công cụ thiết kế hệ thống dẫn toàn diện, cho phép kỹ sư xác định nhanh chóng và chính xác đường đi của ống, dây dẫn, máng cáp và hệ thống HVAC trong các cụm lắp ráp phức tạp. Các công cụ định tuyến thông minh giúp phát hiện và giải quyết sớm các xung đột thiết kế, đảm bảo chất lượng, độ tin cậy và khả năng sản xuất của hệ thống.

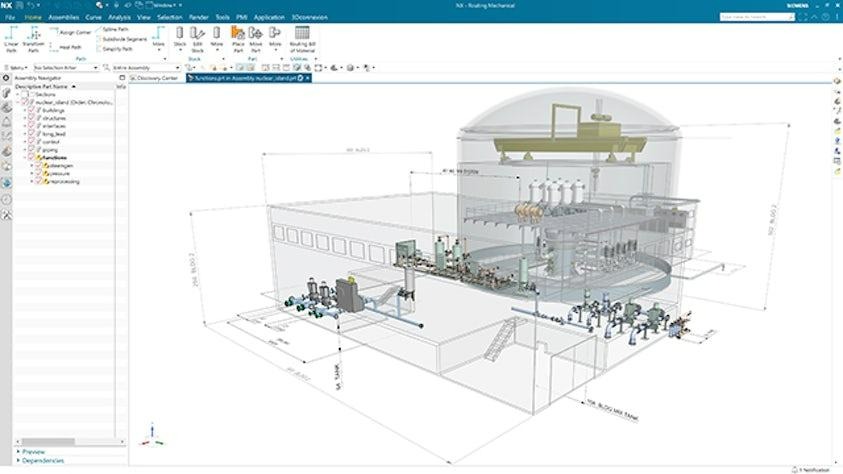

Thiết kế ống 2D & 3D (2D & 3D Piping Design)

NX CAD hỗ trợ thiết kế hệ thống ống dẫn theo cả hai cách tiếp cận 2D và 3D, giúp kỹ sư linh hoạt lựa chọn phương pháp phù hợp với từng giai đoạn của dự án.

Ở giai đoạn đầu, kỹ sư có thể:

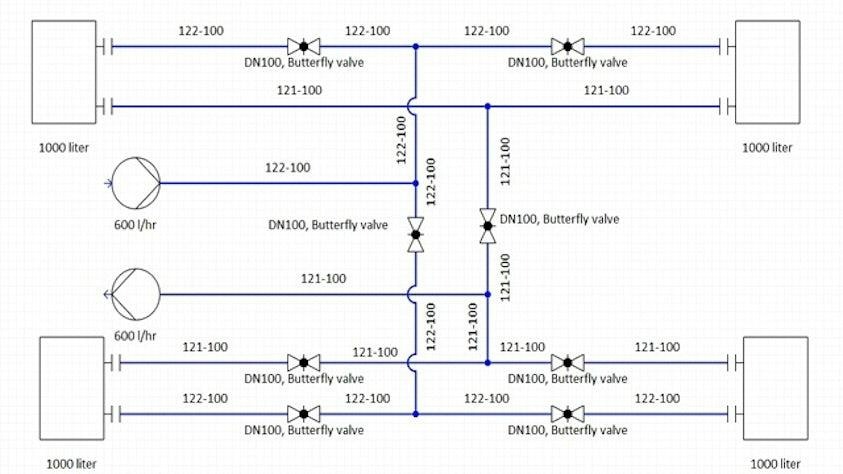

• Tạo sơ đồ 2D để xác định các kết nối logic giữa các thiết bị

• Định nghĩa luồng, hướng dòng chảy và quan hệ chức năng

Từ sơ đồ 2D, NX CAD cho phép:

• Tự động xây dựng mô hình 3D của hệ thống ống dẫn

• Liên kết trực tiếp với cụm hệ thống và bố trí không gian thực tế

Các công cụ tạo đường dẫn hỗ trợ xác định:

• Đường đi của ống

• Các ràng buộc cơ khí với thành phần lân cận

• Kích thước, tiêu chuẩn và thông số kỹ thuật của ống

NX CAD cũng cho phép nhanh chóng xác định các tuyến ống và phân đoạn ống (spool) để tham chiếu trực tiếp trong sơ đồ 2D, bản vẽ sản xuất và các tài liệu kỹ thuật khác.

Thư viện tiêu chuẩn và tự động hóa lắp ráp

NX CAD tích hợp thư viện chi tiết tiêu chuẩn phong phú cho hệ thống ống dẫn, bao gồm:

• Van

• Mặt bích

• Co, tê, khớp nối

• Phụ kiện tiêu chuẩn theo nhiều hệ thống quy chuẩn

Kỹ sư có thể sử dụng template assemblies để tự động đặt các chi tiết lắp ráp tiêu chuẩn chỉ trong một bước, đảm bảo:

• Đúng tiêu chuẩn kỹ thuật

• Đúng kích thước và thông số

• Đúng vị trí lắp ráp

Điều này giúp giảm đáng kể thời gian thiết kế và hạn chế lỗi phát sinh do thao tác thủ công.

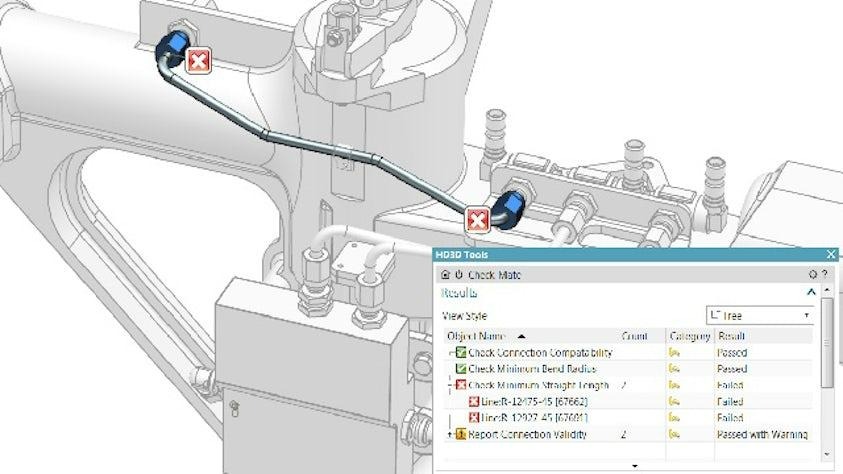

Kiểm tra theo quy tắc thiết kế (Design Rule Checking)

Một trong những thách thức lớn nhất của thiết kế hệ thống ống dẫn là đảm bảo tuân thủ đầy đủ các quy tắc kỹ thuật và tiêu chuẩn thiết kế. NX CAD giải quyết bài toán này thông qua Design Rule Checking (DRC) tích hợp.

NX DRC cho phép:

• Kiểm tra bán kính uốn tối thiểu

• Kiểm tra chiều dài tối thiểu của đoạn ống

• Đánh giá khả năng kết nối và hướng dòng chảy

• Kiểm tra va chạm và xung đột không gian

Các bộ quy tắc có thể được:

• Mở rộng theo tiêu chuẩn doanh nghiệp

• Tùy chỉnh theo từng dự án hoặc ngành công nghiệp

Việc kiểm tra quy tắc được thực hiện đồng thời với quá trình thiết kế, giúp NX CAD nhanh chóng phát hiện vi phạm và cảnh báo ngay khi chúng xảy ra. Nhờ đó, các lỗi thiết kế được loại bỏ sớm, thay vì phát hiện muộn trong giai đoạn lắp ráp hoặc vận hành.

Nâng cao chất lượng và độ tin cậy hệ thống

Khả năng định tuyến dựa trên quy tắc giúp kỹ sư:

• Lập kế hoạch đường dẫn tối ưu

• Đảm bảo tuân thủ tiêu chuẩn kỹ thuật

• Nâng cao chất lượng tổng thể của hệ thống ống dẫn

NX CAD hỗ trợ thiết kế chính xác ngay từ đầu, giúp giảm đáng kể chi phí sửa đổi, làm lại và lỗi lắp ráp.

Tài liệu thiết kế ống (Pipe Design Documentation)

Thiết kế tốt chỉ thực sự có giá trị khi được chuyển hóa thành tài liệu sản xuất chính xác và đầy đủ. NX CAD hỗ trợ tự động tạo toàn bộ tài liệu cần thiết cho chế tạo và lắp ráp hệ thống ống dẫn.

Các tài liệu bao gồm:

• Bản vẽ chi tiết 2D và 3D

• Danh sách vật tư (BOM)

• Báo cáo uốn ống

• Thông tin lắp ráp và chế tạo

NX CAD tự động tính toán:

• Chiều dài cắt

• Góc uốn

• Thông số vật liệu

Từ đó đảm bảo dữ liệu sản xuất luôn đồng bộ với mô hình thiết kế, giảm thiểu sai sót do nhập liệu thủ công.

Liên kết chặt chẽ với hệ thống CAD tổng thể

Routed Systems trong NX CAD không hoạt động độc lập mà được tích hợp chặt chẽ với toàn bộ mô hình sản phẩm. Điều này cho phép:

• Phối hợp thiết kế hệ thống ống với các bộ phận cơ khí khác

• Phát hiện va chạm sớm trong môi trường lắp ráp tổng thể

• Đảm bảo tính khả thi khi sản xuất và bảo trì

Thiết kế hệ thống dẫn trở thành một phần liền mạch của thiết kế sản phẩm, thay vì một bước tách rời.

Giảm chi phí và rút ngắn thời gian triển khai

Nhờ tự động hóa thiết kế, kiểm tra quy tắc và tạo tài liệu, NX CAD Routed Systems giúp:

• Giảm thời gian thiết kế hệ thống ống

• Giảm lỗi phát sinh trong lắp ráp

• Rút ngắn thời gian đưa sản phẩm ra thị trường

Đối với các dự án lớn, lợi ích này mang lại giá trị kinh tế rất đáng kể.

Ứng dụng thực tế của Routed Systems trong NX CAD

Giải pháp Routed Systems được ứng dụng rộng rãi trong:

• Hệ thống ống dẫn công nghiệp

• HVAC và hệ thống điều hòa không khí

• Máy móc và thiết bị công nghiệp

• Ô tô, xe chuyên dụng

• Năng lượng và hạ tầng kỹ thuật

NX CAD giúp các doanh nghiệp triển khai các dự án routing phức tạp với độ chính xác cao và khả năng mở rộng lâu dài.

Giá trị chiến lược của Routed Systems Software

Triển khai phần mềm thiết kế hệ thống ống dẫn NX CAD mang lại:

• Chuẩn hóa quy trình thiết kế

• Nâng cao chất lượng và độ an toàn

• Tối ưu chi phí sản xuất và lắp ráp

• Tăng khả năng cạnh tranh của sản phẩm

NX CAD giúp doanh nghiệp chuyển từ thiết kế thủ công, nhiều rủi ro sang thiết kế số hóa, tự động hóa và kiểm soát bằng dữ liệu.

Routed Systems – Nền tảng cho thiết kế hệ thống dẫn hiện đại

Trong bối cảnh các hệ thống ngày càng phức tạp, Routed Systems Software trong NX CAD trở thành nền tảng không thể thiếu cho thiết kế hệ thống ống dẫn hiện đại. Giải pháp này giúp doanh nghiệp xây dựng sản phẩm chất lượng cao, dễ sản xuất và sẵn sàng mở rộng trong tương lai.

Hãy liên hệ ngay với Softone Việt Nam để nhận tư vấn chuyên sâu về các gói bản quyền và demo tính năng mới nhất của phần mềm NX Siemens
