2.5 Gia công CNC – Solid Edge CAM Pro

TỔNG QUAN VỀ PHẦN MỀM SOLID EDGE

1. PHẦN MỀM SOLID EDGE LÀ GÌ?

Solid Edge là phần mềm CAD/CAM/CAE của Siemens, dùng để thiết kế, mô phỏng và quản lý sản phẩm 2D/3D, với điểm mạnh là Công nghệ đồng bộ (Synchronous Technology) cho phép chỉnh sửa thiết kế nhanh và dễ dàng, không bị ràng buộc bởi lịch sử thiết kế. Phần mềm này cung cấp các công cụ toàn diện cho phát triển sản phẩm, hỗ trợ nhiều ngành công nghiệp như cơ khí, ô tô, hàng không, và có cả phiên bản miễn phí cho người dùng cá nhân và nhà sáng tạo.

2. CÁC TÍNH NĂNG CHÍNH CỦA SOLID EDGE (BẢN MỞ RỘNG)

2.1 Thiết kế chi tiết & lắp ráp 3D (Part & Assembly)

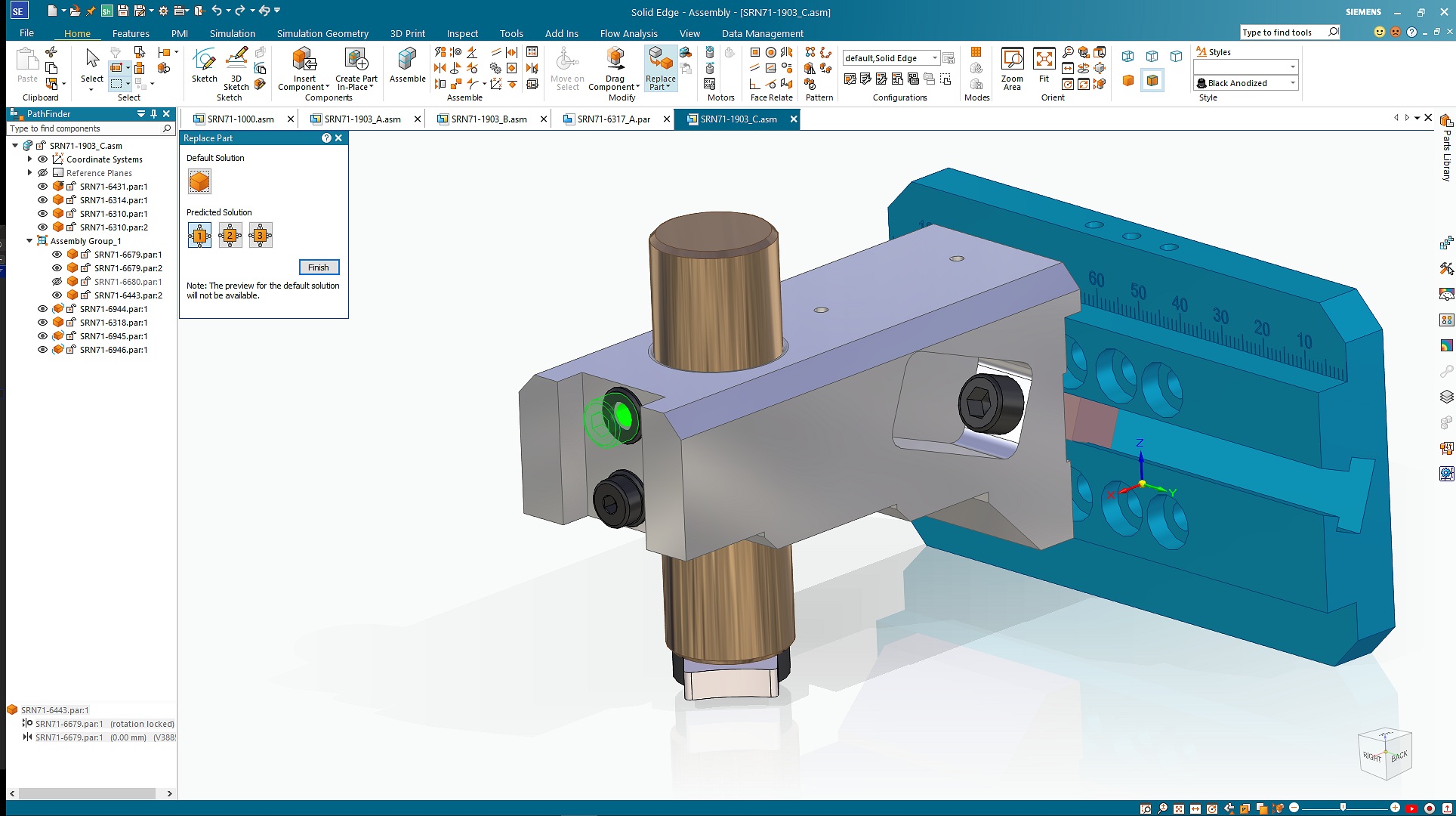

Solid Edge cho phép người dùng thiết kế sản phẩm cơ khí từ đơn chiếc đến hệ thống lắp ráp phức tạp với số lượng lớn chi tiết. Công nghệ Synchronous Technology giúp chỉnh sửa trực tiếp mô hình mà không cần phụ thuộc vào lịch sử dựng hình, phù hợp khi nhập file từ các phần mềm khác như SolidWorks, NX, Inventor hoặc Creo.

Các kỹ sư có thể tạo mô hình solid, surface hoặc hybrid, linh hoạt trong thiết kế vỏ nhựa, chi tiết cơ khí chính xác, housing, cụm máy móc, robot hoặc thiết bị công nghiệp. Tính năng kiểm tra va chạm, đo kích thước, gán vật liệu, số lượng, BOM và phân tích chuyển động giúp mô hình chính xác trước khi đưa sang sản xuất.

2.2 Thiết kế kim loại tấm (Sheet Metal)

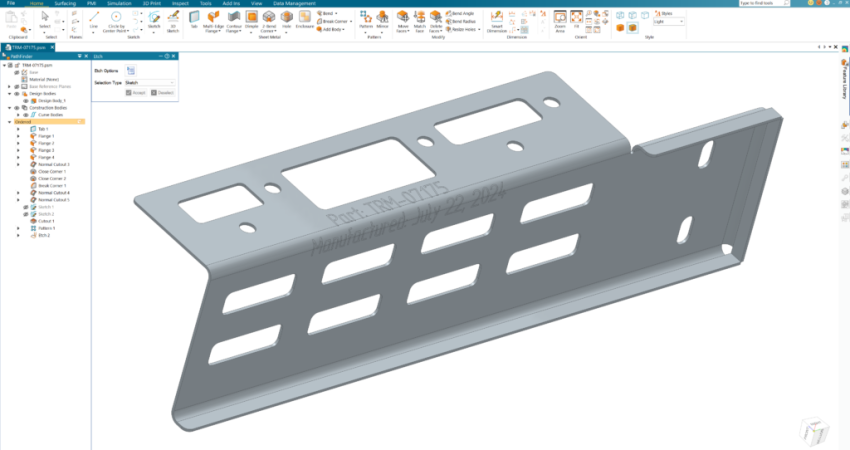

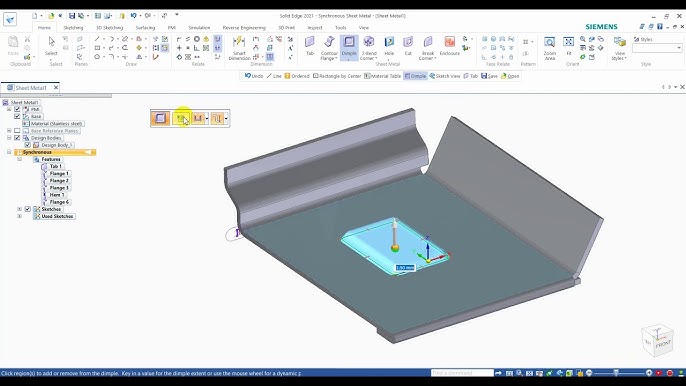

Module Sheet Metal của Solid Edge hỗ trợ đầy đủ thao tác uốn, dập, gân, hem, bo góc, tạo flange, notch, lỗ uốn và các chi tiết theo đúng tiêu chuẩn chế tạo. Kỹ sư có thể dựng mô hình 3D, sau đó chuyển sang bản trải phẳng (Flat Pattern) chỉ với một cú nhấp chuột. Từ đó, dữ liệu có thể xuất thẳng sang máy cắt laser, đột CNC hoặc dập khuôn.

Solid Edge còn hỗ trợ tính toán độ giãn vật liệu, bán kính uốn, chiều bù và khe hở theo tiêu chuẩn từng doanh nghiệp. Đây là công cụ mạnh mẽ cho các xưởng sản xuất tủ điện, vỏ máy, chassis, panel kim loại, cơ khí tấm và ngành HVAC.

2.3 Bản vẽ kỹ thuật 2D (Drafting & Documentation)

Solid Edge Drafting cho phép chuyển mô hình 3D sang bản vẽ 2D theo chuẩn ISO, DIN hoặc JIS. Người dùng có thể tạo bản vẽ lắp, bản chi tiết, mặt cắt, trích dẫn, bảng kê vật liệu (BOM), dung sai kích thước, ký hiệu ren, ký hiệu mối hàn và chú thích kỹ thuật.

Hệ thống khung tên, thư viện ký hiệu và chế độ chỉnh sửa liên kết trực tiếp với mô hình 3D giúp bản vẽ luôn được cập nhật đúng với bản thiết kế. File có thể xuất DXF, DWG, PDF để chia sẻ cho khách hàng, kỹ thuật sản xuất hoặc gia công ngoài.

2.4 Mô phỏng & phân tích (Simulation)

Solid Edge tích hợp các công cụ mô phỏng giúp kiểm tra độ bền, biến dạng, ứng suất, tần số dao động, chuyển động cơ cấu và tải trọng. Bộ công cụ này dựa trên công nghệ từ Siemens NX và Femap, giúp doanh nghiệp giảm sai sót, giảm chi phí thử nghiệm và rút ngắn thời gian phát triển sản phẩm.

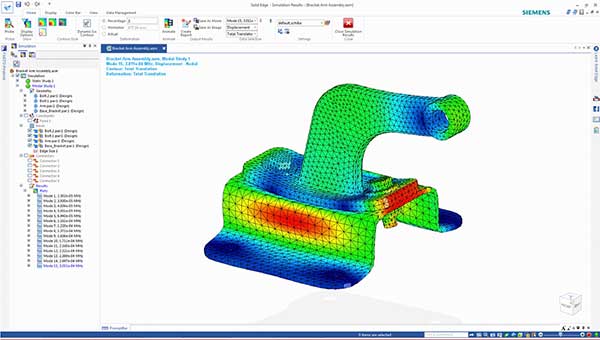

Mô phỏng có thể áp dụng cho linh kiện đơn lẻ hoặc cụm lắp ráp. Người dùng thiết lập điều kiện biên, tải trọng, lực, áp suất, mô-men xoắn rồi xem kết quả trực quan qua biểu đồ màu, đồ thị hoặc dữ liệu đo lường.

2.5 Gia công CNC – Solid Edge CAM Pro

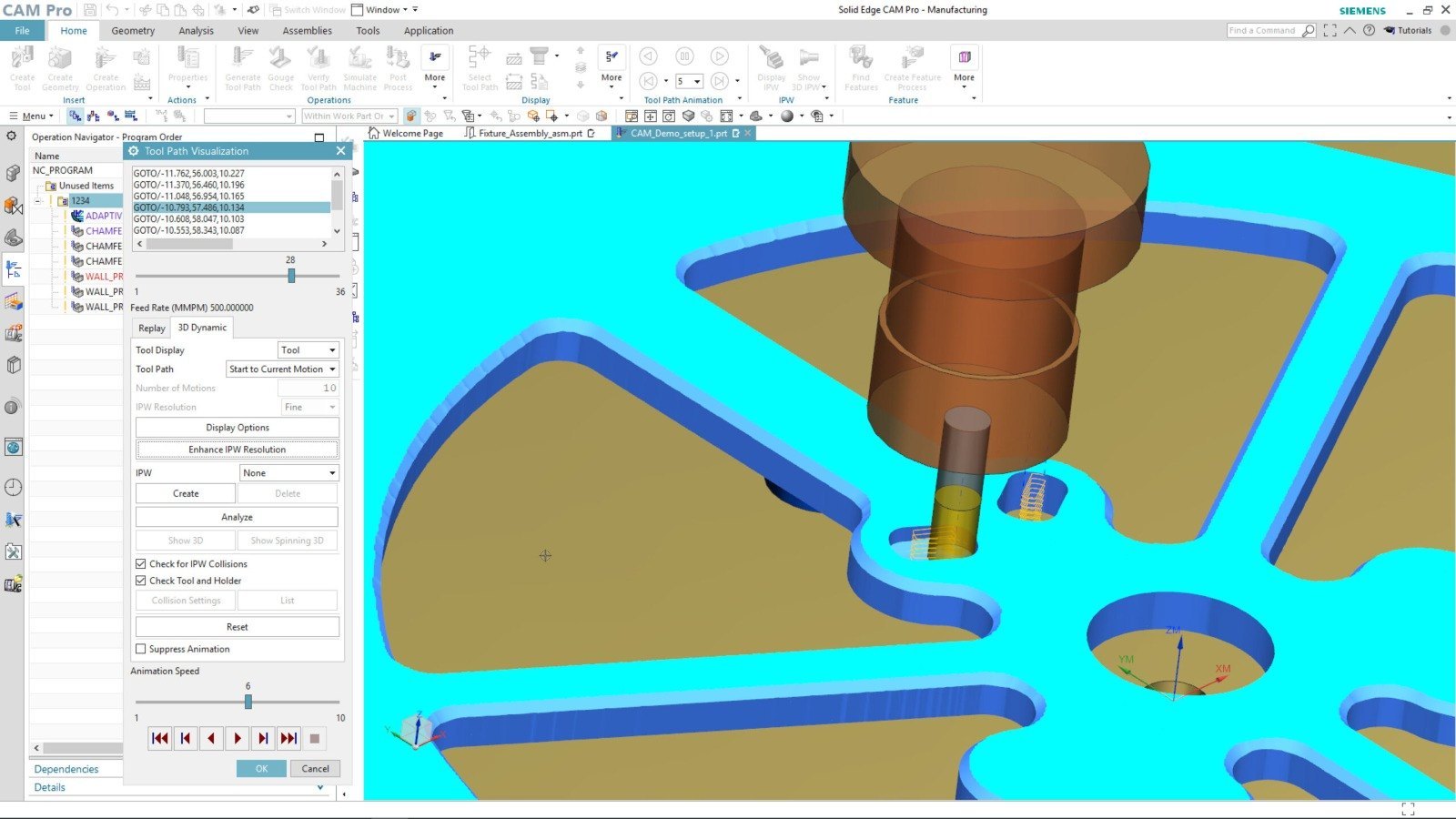

Solid Edge CAM Pro hỗ trợ lập trình gia công CNC từ 2.5D đến 5 trục, tiện, phay, cắt, khoan, khắc. Người lập trình có thể xuất đường chạy dao (toolpath) dựa trên mô hình thiết kế, giảm lỗi thủ công, tiết kiệm thời gian gia công và tối ưu tuổi thọ dao cụ.

CAM Pro tương thích với nhiều loại máy CNC phổ biến trong sản xuất khuôn, cơ khí chính xác, gia công chi tiết công nghiệp, thiết bị điện tử, ô tô và linh kiện chính xác.

2.6 Quản lý dữ liệu thiết kế (PDM/PLM)

Solid Edge có thể tích hợp với Teamcenter để quản lý vòng đời sản phẩm, phiên bản, phân quyền người dùng và chia sẻ dữ liệu giữa các bộ phận thiết kế – sản xuất – mua hàng. Hệ thống giúp tránh trùng lặp file, kiểm soát sửa đổi và đảm bảo tính đồng nhất dữ liệu.

Doanh nghiệp có thể áp dụng mô hình từ nhỏ đến lớn: quản lý nội bộ, nhiều kỹ sư cùng làm, hoặc liên kết với đối tác ngoài.

3.Ưu điểm vượt trội của Solid Edge

3.1. Tăng tốc thiết kế nhờ Synchronous Technology

Solid Edge sở hữu công nghệ độc quyền Synchronous Technology, cho phép thiết kế và chỉnh sửa 3D cực nhanh mà không phụ thuộc vào cây lịch sử (History-free modeling). Người dùng có thể kéo, đẩy, bo góc, thay đổi kích thước ngay trên mô hình mà không lo lỗi ràng buộc.

Lợi thế nổi bật:

Chỉnh sửa nhanh mô hình từ các phần mềm khác (SolidWorks, NX, Creo…)

Tiết kiệm thời gian thiết kế và sửa đổi phiên bản sản phẩm

Phù hợp với các dự án nhiều vòng lặp hoặc sản phẩm tùy biến theo yêu cầu khách hàng

3.2. Giao diện trực quan – học nhanh, triển khai dễ dàng

Solid Edge có UI thân thiện, sắp xếp công cụ theo thói quen của kỹ sư cơ khí. Thanh công cụ ribbon, trình đơn ngữ cảnh, drag & drop và phím tắt giúp người mới làm quen nhanh chóng.

Điểm mạnh khi triển khai:

Người đã dùng AutoCAD, SolidWorks, Inventor học rất nhanh

Giảm thời gian đào tạo nội bộ

Tối ưu cho doanh nghiệp muốn chuẩn hóa phần mềm CAD

3.3. Thiết kế 3D & lắp ráp phức tạp (Assembly)

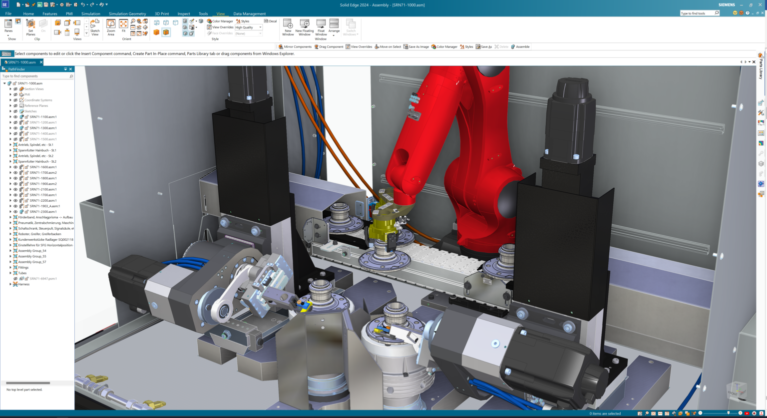

Solid Edge hỗ trợ tạo chi tiết đơn lẻ và lắp ráp với số lượng lớn. Doanh nghiệp có thể thiết kế máy công nghiệp, thiết bị cơ khí, khung vỏ, robot, sản phẩm tiêu dùng hoặc module kỹ thuật.

Khả năng nổi bật:

Quản lý lắp ráp lớn với hàng nghìn chi tiết

Kiểm tra va chạm, khe hở, giới hạn chuyển động

Tự động tạo BOM, vật liệu, thông số sản xuất

3.4. Thiết kế kim loại tấm chuyên nghiệp (Sheet Metal)

Solid Edge có module riêng cho thiết kế tấm, phù hợp các ngành sản xuất vỏ máy, tủ điện, khung thép, thiết bị cơ khí, kết cấu kim loại.

Các chức năng chuyên sâu:

Uốn, gân, mép, hem, notch, cắt tự do

Trải phẳng chính xác theo độ bù vật liệu

Xuất file sang máy laser, cắt CNC, dập khuôn

3.5. Mô phỏng tích hợp (Simulation CAE)

Solid Edge Simulation giúp kiểm tra thiết kế trước khi sản xuất để giảm lỗi và chi phí thử nghiệm. Kỹ sư có thể phân tích ứng suất, biến dạng, dao động hoặc tải trọng ngay trong phần mềm.

Ưu điểm khi ứng dụng:
