Phần mềm ECAD

Phần mềm ECAD

Giúp các kỹ sư điện và điện tử hoàn thành thiết kế nhanh hơn và chất lượng cao hơn bao giờ hết.​

Giải pháp thiết kế NX ECAD

Tiết kiệm thời gian và loại bỏ lỗi bằng cách làm việc trên cùng một nền tảng với các kỹ sư cơ khí, thiết kế các linh kiện điện tử trong môi trường NX CAD tích hợp.

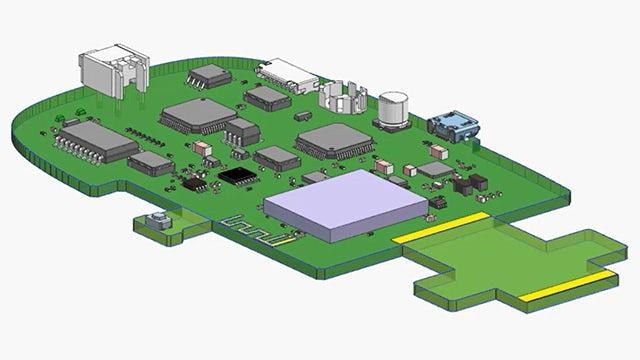

Hệ thống PCB (PCB Systems)

Hoàn thành các sản phẩm phức tạp trong thời gian gấp rút. Thực hiện thiết kế hệ thống mạch in (PCB) bao gồm xác định đa bo mạch, tạo thiết kế, thiết kế gói cao cấp mật độ cao và thiết kế đồng cơ-điện tử.

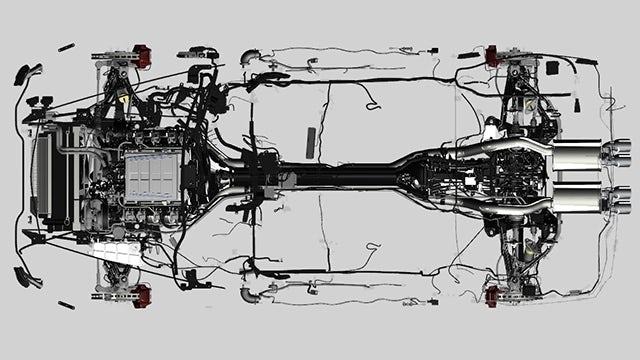

Thiết kế dây điện (Wire Harness Design)

Thiết kế và định tuyến các dây điện tối ưu trong các cụm lắp ráp phức tạp.

Phần mềm thiết kế CAD điện tử và điện khác nhau như thế nào?

Phần mềm thiết kế điện tử và phần mềm thiết kế điện CAD đề cập đến các khía cạnh khác nhau trong lĩnh vực kỹ thuật điện tử và điện. Mặc dù cả hai loại phần mềm đều được sử dụng để tạo sơ đồ, bố trí và các tài liệu khác, chúng tập trung vào các lĩnh vực thiết kế khác nhau và phục vụ các mục đích khác nhau.

Phần mềm Electronic CAD (ECAD) tập trung vào thiết kế và phát triển mạch điện tử, PCB và linh kiện điện tử, chủ yếu được sử dụng bởi các kỹ sư điện tử. Ngược lại, phần mềm Electrical CAD được dùng để thiết kế và lập tài liệu cho hệ thống điện, sơ đồ dây điện, tủ điều khiển và mạng phân phối điện, phục vụ nhu cầu của các kỹ sư điện và thợ điện. Mặc dù cả hai loại phần mềm có một số điểm tương đồng, chúng giải quyết các yêu cầu và quy trình thiết kế khác nhau trong từng lĩnh vực chuyên môn của mình.

Phần mềm Electrical CAD cung cấp các công cụ mạnh mẽ để thiết kế, lập tài liệu và phân tích hệ thống điện. Sử dụng các công cụ này giúp nâng cao năng suất, độ chính xác và khả năng hợp tác, đồng thời đảm bảo tuân thủ các tiêu chuẩn và quy định ngành. Phần mềm Electrical CAD là công cụ thiết yếu cho các kỹ sư và nhà thiết kế điện làm việc trong các ngành như ô tô, hàng không, máy móc công nghiệp và tự động hóa tòa nhà, nơi mà thiết kế điện chính xác và hiệu quả là rất quan trọng.

Bộ công cụ thiết kế và vẽ điện trong NX

NX CAD của Siemens bao gồm một bộ công cụ thiết kế điện toàn diện với nhiều khả năng, bao gồm thiết kế sơ đồ điện, thiết kế dây cáp (harness), bố trí tủ điện, tích hợp PLC và hợp tác đa ngành. Với các công cụ CAD điện được tích hợp mạnh mẽ với CAD cơ khí, hệ thống PLM và công cụ mô phỏng, NX CAD cung cấp một môi trường đa ngành mạnh mẽ và thống nhất để thiết kế các hệ thống điện-tự cơ phức tạp, đảm bảo chất lượng thiết kế cao hơn, giảm lỗi và rút ngắn thời gian ra thị trường.

Lợi ích của phần mềm thiết kế CAD điện

• Cải thiện độ chính xác và giảm lỗi trong thiết kế

• Tăng năng suất và hiệu quả trong quy trình thiết kế

• Cải thiện hợp tác và giao tiếp giữa các nhóm kỹ sư

• Tối ưu hóa tài liệu và tuân thủ tiêu chuẩn

• Tiết kiệm chi phí và thời gian

• Tích hợp với các ngành kỹ thuật khác

• Hỗ trợ mô hình số (digital twins) và sản xuất thông minh

Phần mềm thiết kế CAD điện trực tuyến trên nền tảng đám mây

NX X là phiên bản NX CAD trên nền tảng đám mây theo mô hình SaaS. NX X vẫn là ứng dụng trên máy tính để bàn (với tùy chọn phát trực tuyến) và sở hữu đầy đủ các tính năng của NX, nhưng tất cả việc cấp phép, triển khai, sao lưu và cập nhật đều được Siemens quản lý.

Quản lý NX X dựa trên đám mây trực tuyến cho CAD mang lại nhiều lợi ích, bao gồm nâng cao hợp tác, truy cập từ xa, khả năng mở rộng, giảm yêu cầu phần cứng, cải thiện quản lý dữ liệu và cập nhật tự động. Những lợi thế này giúp các nhóm kỹ sư làm việc hiệu quả hơn, duy trì kết nối và giữ năng suất trong môi trường thiết kế hợp tác cao và thay đổi nhanh chóng. Bạn có thể giảm bớt gánh nặng về CNTT bằng cách tận dụng sức mạnh của đám mây, đồng thời tăng tốc đổi mới, giảm chi phí và nâng cao toàn bộ quy trình thiết kế và phát triển, khiến NX X CAD trở thành lựa chọn lý tưởng cho các nhu cầu thiết kế điện hiện đại.
