Thiết kế và tối ưu hóa bố trí sản xuất trong một hệ thống duy nhất. Kết nối tài nguyên với quy trình, quản lý thay đổi hiệu quả và nâng cao kế hoạch sản xuất bằng các công cụ tham số.

Tại sao chọn Line Designer X?

Nâng cao khả năng của bạn bằng cách mở rộng giải pháp NX X Manufacturing với Line Designer X như một tiện ích bổ sung giá trị cao, cho phép tùy chỉnh giải pháp NX X Manufacturing phù hợp với các nhu cầu riêng biệt của dự án.

Dù bạn đang lập kế hoạch cho một cơ sở mới hay tối ưu hóa một cơ sở hiện có, Line Designer X giúp bạn trực quan hóa, xác thực và tinh chỉnh bố trí sản xuất với hiệu quả vượt trội. Nó cho phép bạn tạo các bố trí sản xuất chi tiết, trực quan phong phú, góp phần xây dựng một mô hình số thông minh (digital twin) cho môi trường sản xuất của bạn.

Trong quá trình thiết kế, bạn đồng thời tạo ra danh mục thiết bị toàn diện (BOE) hoặc danh mục nguồn lực (BOR), đảm bảo sự thống nhất giữa lập kế hoạch bố trí và quản lý tài nguyên.

Các tính năng chính

Tối ưu hóa việc tạo bố trí với các công cụ 2D và 3D trực quan

Tập trung tất cả các tác vụ bố trí trong một giao diện duy nhất và làm việc liền mạch ở cả 2D và 3D mà không cần chuyển đổi dữ liệu. Đặt thiết bị nhanh chóng bằng các chức năng kéo-thả, tự động kết nối và căn chỉnh vị trí, giúp thiết kế nhanh và hiệu quả.

Đánh giá khoảng cách giữa các thiết bị trong cơ sở

Sử dụng trình chỉnh sửa động học tích hợp để định nghĩa các nhóm cứng và khớp với giới hạn và tư thế. Quản trị viên thư viện có thể dễ dàng tạo các động học phức tạp, cho phép kỹ sư bố trí tái sử dụng và mô phỏng vị trí thiết bị một cách dễ dàng.

Truy cập thư viện phong phú các thành phần thông minh và có thể cấu hình

Tận dụng thư viện phong phú các nguồn lực tham số có thể cấu hình bằng cách sử dụng các họ chi tiết và mẫu sản phẩm. Các nguồn lực có sẵn cả đơn vị mét và inch, cho cả chế độ độc lập và kết nối Teamcenter.

Truyền đạt bố trí rõ ràng với báo cáo và trực quan tích hợp

Truyền đạt thông tin quan trọng đến các bên liên quan thông qua báo cáo, bản vẽ và công cụ xuất dữ liệu. Sử dụng báo cáo trực quan với đồ họa mã màu, giúp thông tin dễ hiểu và dễ diễn giải.

Line Designer X

Các khả năng của Line Designer X

Lập kế hoạch bố trí

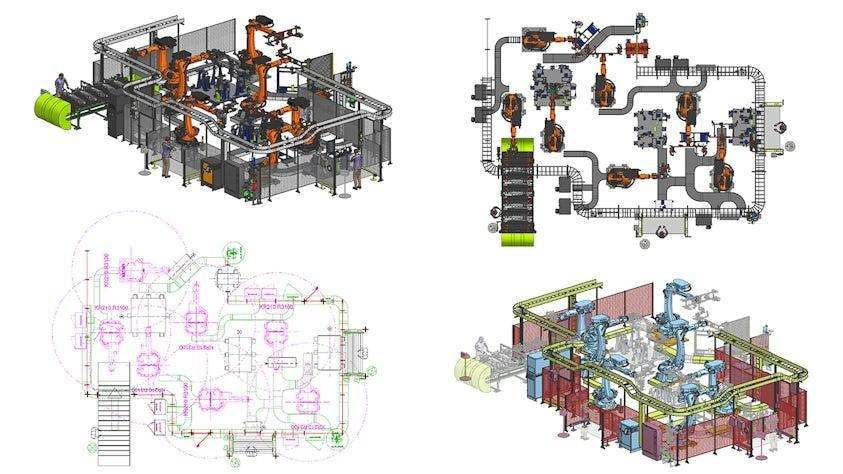

Xây dựng bố trí sản xuất hiệu quả bằng Line Designer bằng cách tái sử dụng các nguồn lực từ nhiều định dạng và nguồn khác nhau — bao gồm các tệp cũ (DWG, IFC), mô hình nhà cung cấp (JT, STEP) và thư viện nội bộ (họ chi tiết NX và mẫu sản phẩm). Sự linh hoạt này giúp tối ưu hóa việc tạo bố trí và tận dụng tối đa giá trị của dữ liệu hiện có.

Tăng tốc lập kế hoạch và trực quan hóa bằng cách duy trì nhiều mô tả khác nhau của thiết bị. Line Designer hỗ trợ tải dữ liệu nhanh và cho phép người dùng làm việc hiệu quả trong cả môi trường 2D và 3D, áp dụng mức chi tiết phù hợp cho từng trường hợp sử dụng.

Line Designer X

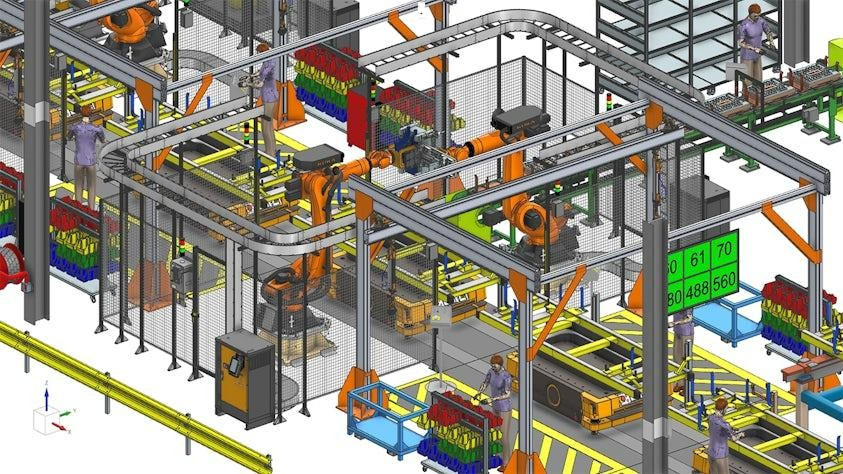

Thiết kế bố trí với các kết nối

Đảm bảo căn chỉnh chính xác và duy trì vị trí tương đối với các kết nối thông minh của Line Designer, hoạt động như các ràng buộc vị trí giữa các thành phần. Khi một thành phần di chuyển, các phần kết nối sẽ tự động điều chỉnh — giúp đơn giản hóa việc sửa đổi bố trí và nâng cao hiệu quả.

Lan truyền các biểu thức một cách liền mạch giữa các thành phần kết nối bằng lệnh Modify Connected System. Line Designer phát hiện các biểu thức liên quan và áp dụng cập nhật cho tất cả các thành phần liên kết, đảm bảo tính nhất quán đồng thời giảm nhu cầu điều chỉnh thủ công.

Line Designer X

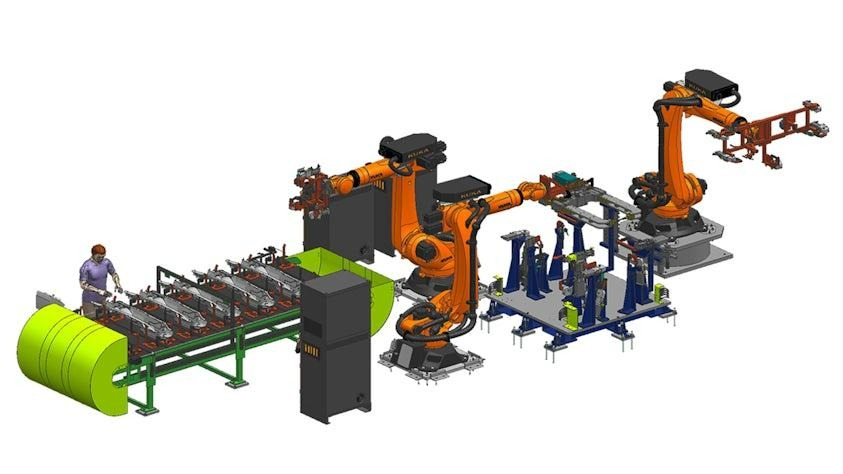

Định nghĩa động học

Mô phỏng chuyển động thực tế của thiết bị với trình chỉnh sửa động học tích hợp. Định nghĩa các nhóm cứng và khớp với giới hạn và tư thế để tạo các mô phỏng động chính xác. Các nhóm cứng được mã màu giúp tăng tính rõ ràng, trong khi các khớp dẫn động đơn giản hóa chuyển động phức tạp nhiều khớp. Động học vòng lặp (loop kinematics) cho phép đồng bộ chuyển động giữa các thành phần liên kết.

Cho phép các kỹ sư bố trí tương tác với các định nghĩa động học — điều chỉnh các khớp, chuyển đổi giữa các tư thế đã định trước hoặc tạo các tư thế tùy chỉnh riêng cho bố trí. Bằng cách đánh giá thiết bị ở nhiều tư thế, các kỹ sư có thể xác định và giảm thiểu các va chạm tiềm ẩn trong quá trình lắp đặt ngay từ giai đoạn thiết kế.

Line Designer X

Thư viện nguồn lực

Truy cập thư viện phong phú các nguồn lực tham số có thể cấu hình trong Line Designer X, được xây dựng bằng Product Template Studio (PTS) và các họ chi tiết, đồng thời tích hợp liền mạch với phân loại Teamcenter.

Khuyến khích tái sử dụng và tránh trùng lặp bằng cách sử dụng các họ chi tiết cho các nguồn lực tiêu chuẩn — đảm bảo sử dụng nhất quán và ngăn chặn nhiều phiên bản của cùng một thành phần trong các thiết kế bố trí. Tận dụng các nguồn lực có sẵn cả đơn vị inch và mét, được hỗ trợ đầy đủ trong cả chế độ độc lập và kết nối Teamcenter, mang lại tính linh hoạt tối đa cho các nhóm toàn cầu.

Xác thực trực quan

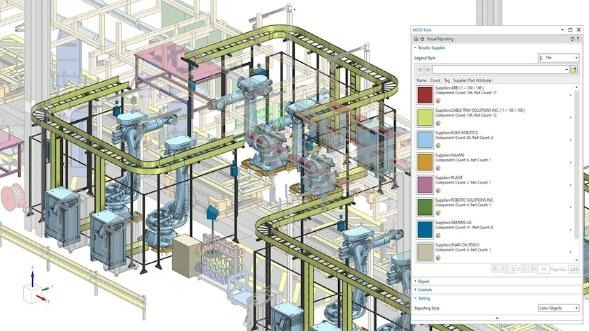

Tạo các thông tin có thể hành động bằng báo cáo trực quan thông qua việc tận dụng trí thông minh tích hợp của hệ thống và các thuộc tính do người dùng định nghĩa. Loại bỏ nhu cầu tìm kiếm và diễn giải dữ liệu thủ công. Các báo cáo trực quan cung cấp kết quả rõ ràng, mã màu, dưới dạng danh sách văn bản và điểm nhấn trực quan trong bố trí 3D.

Nhanh chóng xác định thiết bị theo nhà cung cấp, xác định các khu vực tiêu thụ điện năng cao nhất và làm nổi bật các tài sản đắt giá nhất ảnh hưởng đến chi phí tổng thể — tất cả trực tiếp trong bối cảnh bố trí sản xuất của bạn.

Xác thực mô hình số (Digital Twin)

Tận dụng dữ liệu quét điểm (point cloud) để tối ưu hóa bố trí nhà máy bằng cách so sánh mô hình ảo với môi trường hiện hữu. Sử dụng dữ liệu quét để tạo hoặc cập nhật các hạng mục nhà máy sau khi có thay đổi tại hiện trường. Đảm bảo xử lý nhanh các tệp lớn nhờ tính năng truyền dữ liệu thông minh.

Các nhà lập kế hoạch có thể khảo sát trạng thái hiện tại của nhà máy, loại bỏ dữ liệu không liên quan và đo đạc chính xác — chẳng hạn như kiểm tra khoảng trống cho xe nâng dưới các bệ — bằng các công cụ NX tiêu chuẩn, giúp lập kế hoạch chính xác và xác thực bố trí hiệu quả.

Line Designer X

Hợp tác đa ngành

Tích hợp liền mạch với Teamcenter để tinh giản việc lập kế hoạch và thiết kế bố trí trong Line Designer X. Tái sử dụng dữ liệu bố trí trong toàn bộ bộ giải pháp sản xuất số và nhập chúng vào Process Simulate để phân tích tính khả thi, xác thực công thái học và vận hành thử nghiệm ảo.

Nâng cao giá trị hơn nữa bằng cách sử dụng cùng bố trí và thuộc tính trong Plant Simulation để xác định các điểm nghẽn, tối ưu hóa thông lượng và tăng cường hiệu quả sản xuất tổng thể.
