NX FOR MANUFACTURING - Line Designer X

12/12/2025

Nội dung bài viết

Tại sao sử dụng Line Designer X?

Line Designer X

Thiết kế và tối ưu hóa bố trí sản xuất trong một hệ thống duy nhất. Kết nối tài nguyên với các quy trình, quản lý thay đổi một cách hiệu quả và nâng cao khả năng lập kế hoạch bằng các công cụ tham số (parametric tools).

Tại sao sử dụng Line Designer X?

Nâng cao năng lực của bạn bằng cách mở rộng giải pháp NX X Manufacturing với Line Designer X như một mô-đun giá trị cao, cho phép tùy biến giải pháp NX X Manufacturing để phù hợp với các yêu cầu đặc thù của dự án.

Dù bạn đang lập kế hoạch xây dựng một nhà máy mới hay tối ưu hóa cơ sở hiện có, Line Designer X cho phép bạn trực quan hóa, kiểm chứng và tinh chỉnh bố trí sản xuất với hiệu suất vượt trội. Giải pháp này giúp tạo lập các layout sản xuất chi tiết và trực quan, góp phần xây dựng mô hình song sinh số (digital twin) thông minh cho môi trường sản xuất của bạn.

Trong quá trình thiết kế, bạn đồng thời tạo ra bảng kê thiết bị (BOE) hoặc bảng kê tài nguyên (BOR) một cách đầy đủ, đảm bảo sự đồng bộ giữa công tác lập layout và quản lý tài nguyên.

Các tính năng chính

Tối ưu hóa việc tạo layout với các công cụ 2D và 3D trực quan

Tập trung tất cả các nhiệm vụ bố trí vào một giao diện duy nhất và làm việc liền mạch trong môi trường 2D hoặc 3D mà không cần chuyển đổi dữ liệu. Đặt thiết bị nhanh chóng bằng các tính năng kéo-thả, tự động kết nối và định vị chính xác, giúp thiết kế nhanh chóng và hiệu quả.

Đánh giá khoảng trống của thiết bị bên trong nhà máy

Sử dụng trình chỉnh sửa động học tích hợp để xác định các nhóm cứng và khớp với giới hạn và tư thế. Quản trị viên thư viện có thể dễ dàng tạo các mô hình động học phức tạp, cho phép kỹ sư bố trí tái sử dụng và mô phỏng vị trí thiết bị một cách thuận tiện.

Truy cập thư viện phong phú gồm các thành phần thông minh và có thể cấu hình.

Tận dụng thư viện phong phú các tài nguyên tham số có thể cấu hình thông qua các họ chi tiết (part families) và mẫu sản phẩm (product templates). Các tài nguyên khám phá có sẵn ở cả hệ mét và hệ đo lường Anh, phù hợp cho cả chế độ độc lập và chế độ kết nối Teamcenter.

Truyền đạt bố trí một cách rõ ràng thông qua các công cụ báo cáo và trực quan hóa tích hợp

Truyền đạt thông tin quan trọng tới các bên liên quan thông qua báo cáo, bản vẽ và công cụ xuất dữ liệu. Sử dụng báo cáo trực quan với đồ họa mã màu, giúp các thông tin trở nên rõ ràng và dễ hiểu.

Khả năng của Line Designer X

Lập kế hoạch bố trí

Xây dựng các layout sản xuất hiệu quả bằng Line Designer bằng cách tái sử dụng tài nguyên từ nhiều định dạng và nguồn khác nhau — bao gồm các tệp cũ (DWG, IFC), mô hình nhà cung cấp (JT, STEP) và thư viện nội bộ (NX part families và product templates). Sự linh hoạt này giúp tối ưu hóa quá trình tạo layout và khai thác tối đa giá trị của dữ liệu hiện có.

Tăng tốc lập kế hoạch và trực quan hóa Bằng cách duy trì nhiều cách biểu diễn của thiết bị, Line Designer hỗ trợ tải dữ liệu nhanh và cho phép người dùng làm việc hiệu quả trong cả môi trường 2D và 3D, đồng thời áp dụng mức độ chi tiết phù hợp cho từng trường hợp sử dụng.

Thiết kế bố trí với các bộ nối (connectors)

Đảm bảo căn chỉnh chính xác và duy trì vị trí tương đối nhờ các bộ nối thông minh của Line Designer, hoạt động như các ràng buộc vị trí giữa các thành phần. Khi một thành phần di chuyển, các phần tử được kết nối sẽ tự động điều chỉnh — đơn giản hóa việc sửa đổi layout và nâng cao hiệu quả thiết kế.

Truyền dẫn biểu thức một cách liền mạch trên các thành phần được kết nối bằng lệnh Modify Connected System. Line Designer tự động nhận diện các biểu thức liên quan và áp dụng cập nhật trên tất cả các thành phần liên kết, đảm bảo tính nhất quán đồng thời giảm thiểu nhu cầu điều chỉnh thủ công.

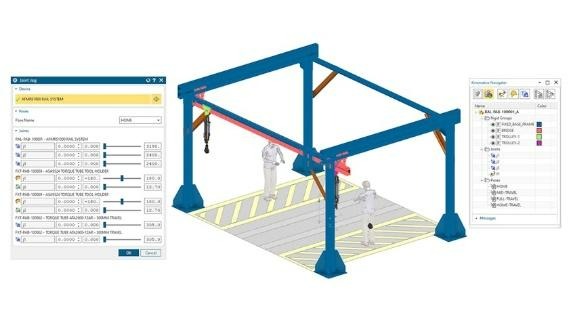

Định nghĩa động học

Mô phỏng chuyển động thiết bị thực tế bằng trình chỉnh sửa động học tích hợp. Xác định các nhóm cứng và khớp với giới hạn và tư thế để tạo ra các mô phỏng động chính xác. Các nhóm cứng được mã màu giúp tăng tính trực quan, trong khi các khớp điều khiển (driver joints) đơn giản hóa chuyển động phức tạp nhiều khớp. Tính năng loop kinematics cho phép đồng bộ hóa chuyển động giữa các thành phần liên kết.

Cho phép kỹ sư bố trí tương tác với các định nghĩa động học — điều chỉnh khớp (jog joints), chuyển đổi giữa các tư thế có sẵn hoặc tạo các tư thế tùy chỉnh riêng cho layout. Bằng cách đánh giá thiết bị ở nhiều tư thế khác nhau, kỹ sư có thể phát hiện và giảm thiểu các va chạm tiềm ẩn trong quá trình lắp đặt ngay từ giai đoạn thiết kế.

Line Designer X

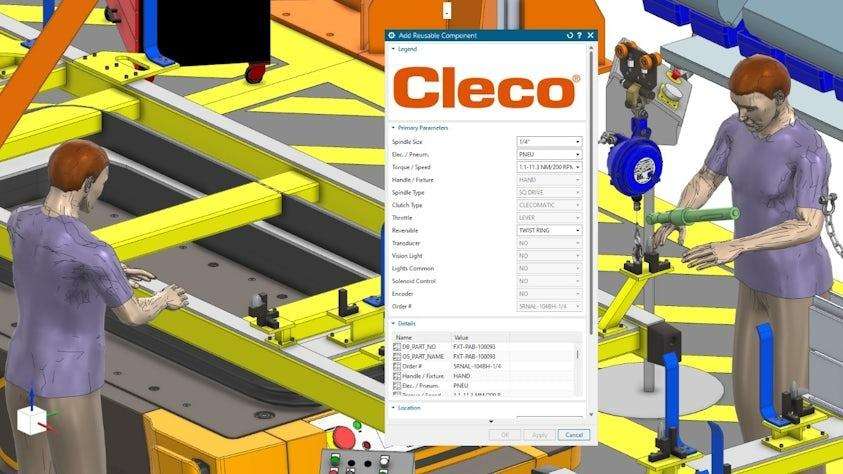

Thư viện tài nguyên

Truy cập thư viện phong phú các tài nguyên tham số có thể cấu hình trong Line Designer X, được xây dựng bằng Product Template Studio (PTS) và các họ chi tiết (part families), đồng thời tích hợp liền mạch với hệ thống phân loại Teamcenter.

Thúc đẩy tái sử dụng và tránh trùng lặp bằng cách sử dụng các họ chi tiết (part families) cho các tài nguyên tiêu chuẩn — đảm bảo sử dụng nhất quán và ngăn ngừa nhiều phiên bản của cùng một thành phần trong thiết kế layout. Tận dụng các tài nguyên có sẵn ở cả hệ đo lường Anh (imperial) và hệ mét, được hỗ trợ đầy đủ trong cả chế độ Standalone và chế độ kết nối Teamcenter, mang lại tính linh hoạt tối đa cho các nhóm toàn cầu.

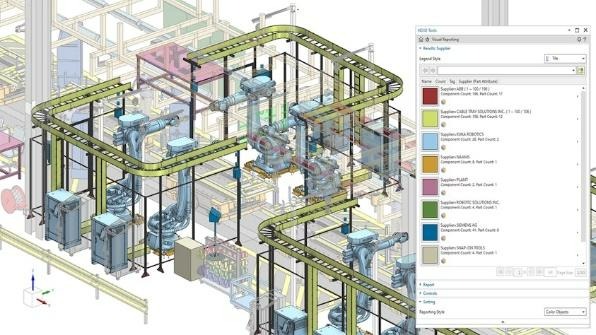

Kiểm chứng trực quan

Tạo ra các thông tin hữu ích để hành động thông qua báo cáo trực quan, tận dụng trí thông minh tích hợp sẵn của hệ thống và các thuộc tính do người dùng định nghĩa. Loại bỏ nhu cầu tìm kiếm và diễn giải dữ liệu thủ công. Các báo cáo trực quan cung cấp kết quả rõ ràng, mã màu, dưới dạng danh sách văn bản và các điểm nhấn trực quan trong layout 3D.

Nhanh chóng xác định thiết bị theo nhà cung cấp, xác định các khu vực tiêu thụ điện năng cao nhất và làm nổi bật các tài sản đắt giá nhất ảnh hưởng đến chi phí tổng thể — tất cả trực tiếp trong bối cảnh layout sản xuất của bạn.

Line Designer X

Kiểm chứng mô hình song sinh số (Digital Twin)

Tận dụng dữ liệu quét đám mây điểm (point cloud) để tối ưu hóa layout nhà máy bằng cách so sánh các mô hình ảo với môi trường brownfield thực tế. Sử dụng dữ liệu quét để tạo mới hoặc cập nhật các hạng mục nhà máy sau khi có thay đổi tại hiện trường. Đảm bảo xử lý nhanh các tệp lớn nhờ tính năng streaming thông minh.

Các nhà lập kế hoạch có thể khảo sát trạng thái thực tế của nhà máy, loại bỏ dữ liệu không liên quan và thực hiện các đo đạc chính xác — chẳng hạn kiểm tra khoảng trống cho xe nâng dưới các bục — bằng cách sử dụng các công cụ chuẩn của NX, giúp lập kế hoạch chính xác và kiểm chứng layout hiệu quả.

Hợp tác đa ngành

Tích hợp liền mạch với Teamcenter để tối ưu hóa lập kế hoạch và thiết kế layout trong Line Designer X. Tái sử dụng dữ liệu layout trong toàn bộ bộ giải pháp sản xuất số và nhập vào Process Simulate để phân tích khả thi, kiểm chứng công thái học và chạy thử nghiệm ảo (virtual commissioning).

Mở rộng giá trị hơn nữa bằng cách sử dụng cùng layout và các thuộc tính trong Plant Simulation để xác định điểm nghẽn, tối ưu hóa thông lượng và nâng cao hiệu quả sản xuất tổng thể.
