NX CAM SOFTWARE: Giải pháp Gia công Hiệu suất cao cho Chi tiết Phức tạp

NX CAM mang đến khả năng gia công hiệu quả các chi tiết phức tạp bằng công nghệ gia công 5 trục tiên tiến, giúp giảm thiểu số lần thao tác thiết lập, đồng thời nâng cao chất lượng chi tiết và tăng năng suất.

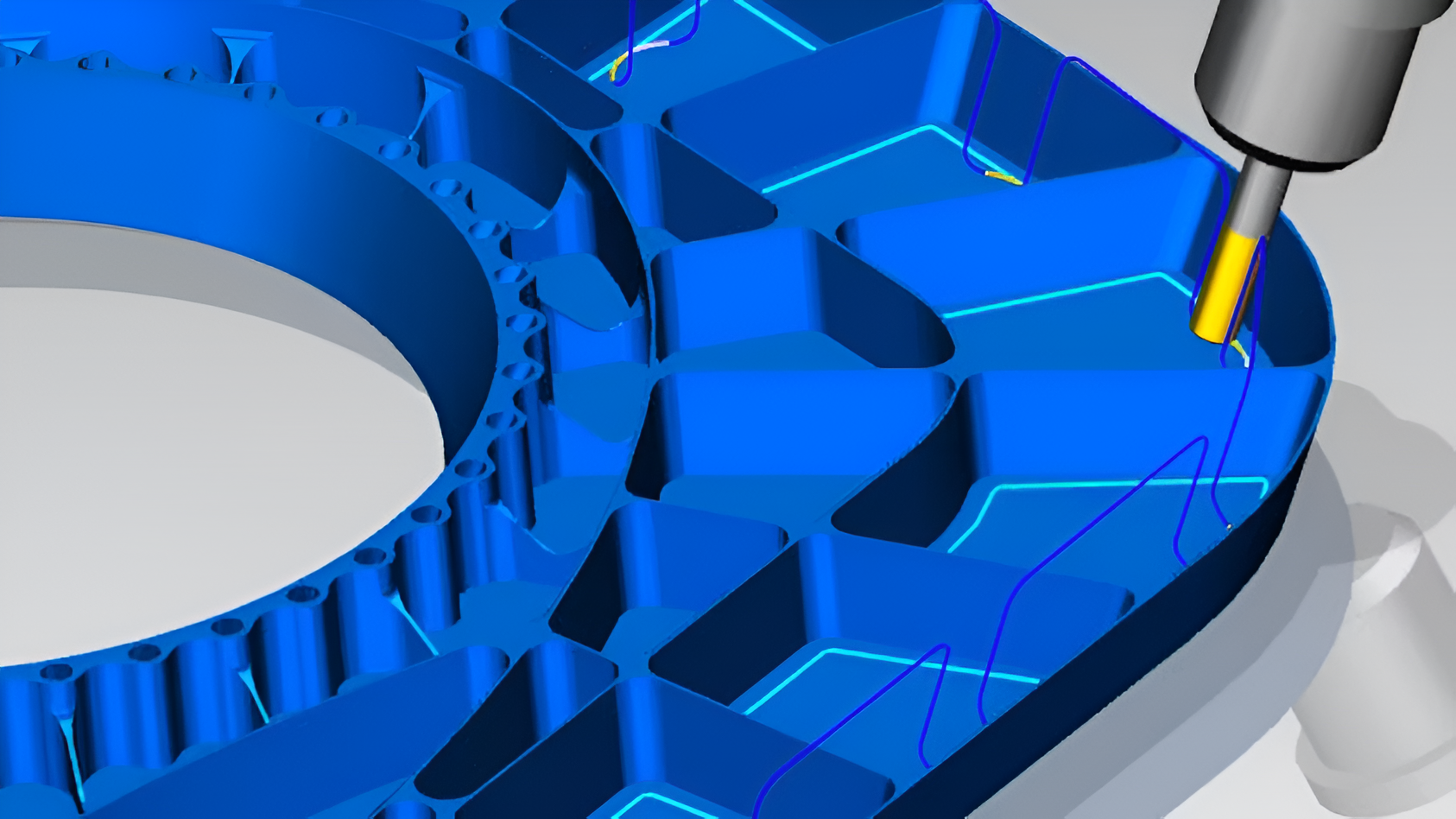

1. Tạo các Nguyên Công Gia Công 5 Trục Tiên Tiến (Create advanced 5-axis machining operations)

Tận dụng các đường chạy dao đa trục mới nhất, NX CAM cung cấp khả năng kiểm soát trục dụng cụ chính xác và tránh va chạm:

• Gia công thích ứng (Adaptive Milling): Một chiến lược phay thô đa trục tốc độ cao, có thể giảm thời gian gia công lên đến 60%. Các phương pháp gia công tinh mịn theo sát hình dạng tự nhiên của chi tiết, mang lại bề mặt hoàn thiện vượt trội.

• Dụng cụ dạng Barrel (Barrel tools): Với khả năng tiếp xúc vật liệu lớn hơn, dụng cụ dạng Barrel giúp nâng cao chất lượng chi tiết đồng thời rút ngắn thời gian chu trình gia công.

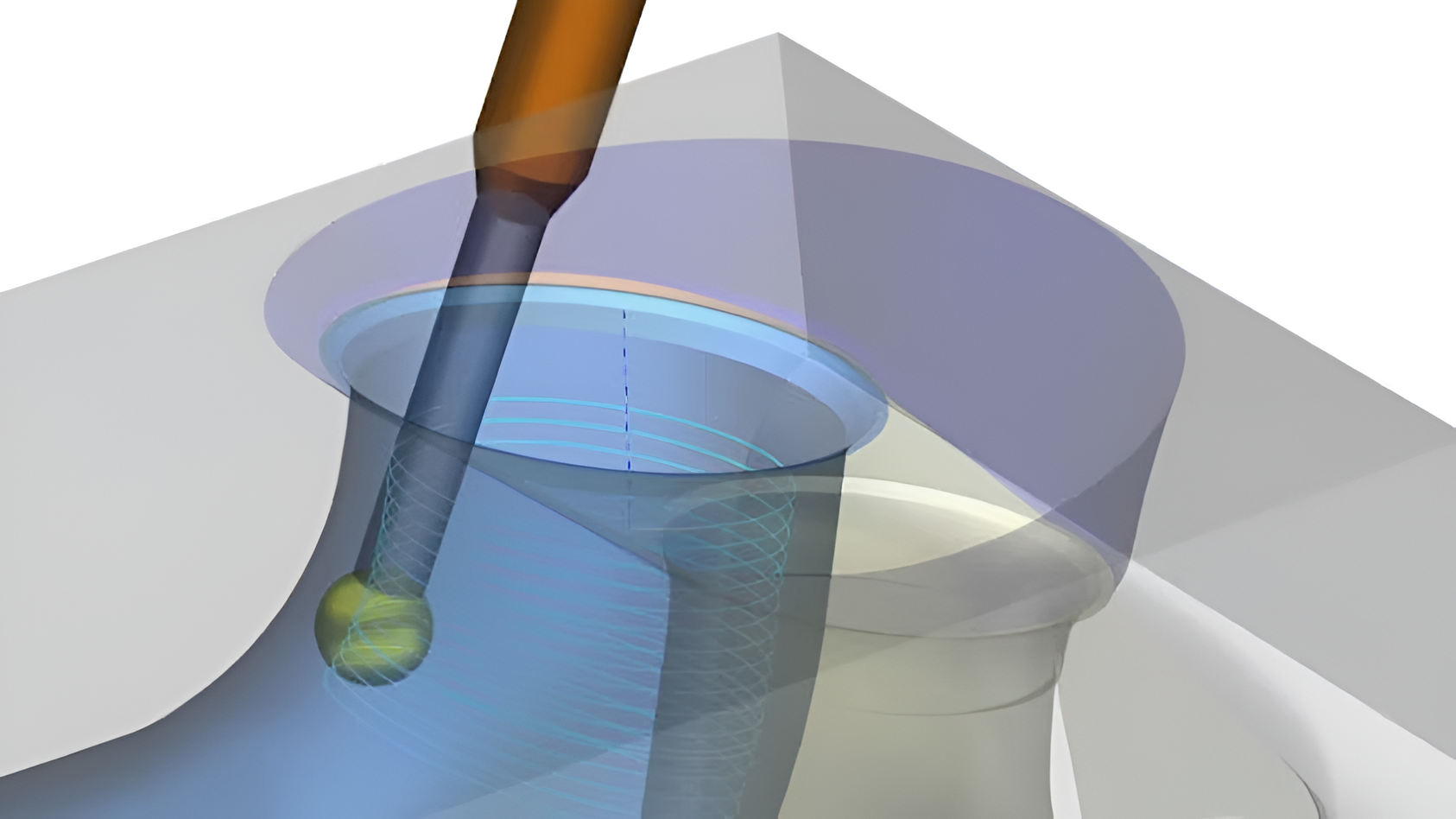

2.  Gia Công Các Hình Học Phức Tạp Bên Trong Bằng Phương Pháp Phay Ống (Tube Milling)

NX CAM đơn giản hóa đáng kể việc lập trình cho các chi tiết rỗng và hẹp, chẳng hạn như các cổng (ports) trên thân động cơ:

• Phay ống 5 trục (5-axis tube milling): Đơn giản hóa quá trình lập trình.

• Gia công toàn bộ khu vực: Đảm bảo bao phủ toàn bộ khu vực một cách an toàn với một đường chạy dao duy nhất, bảo đảm nâng cao hiệu quả và độ chính xác gia công.

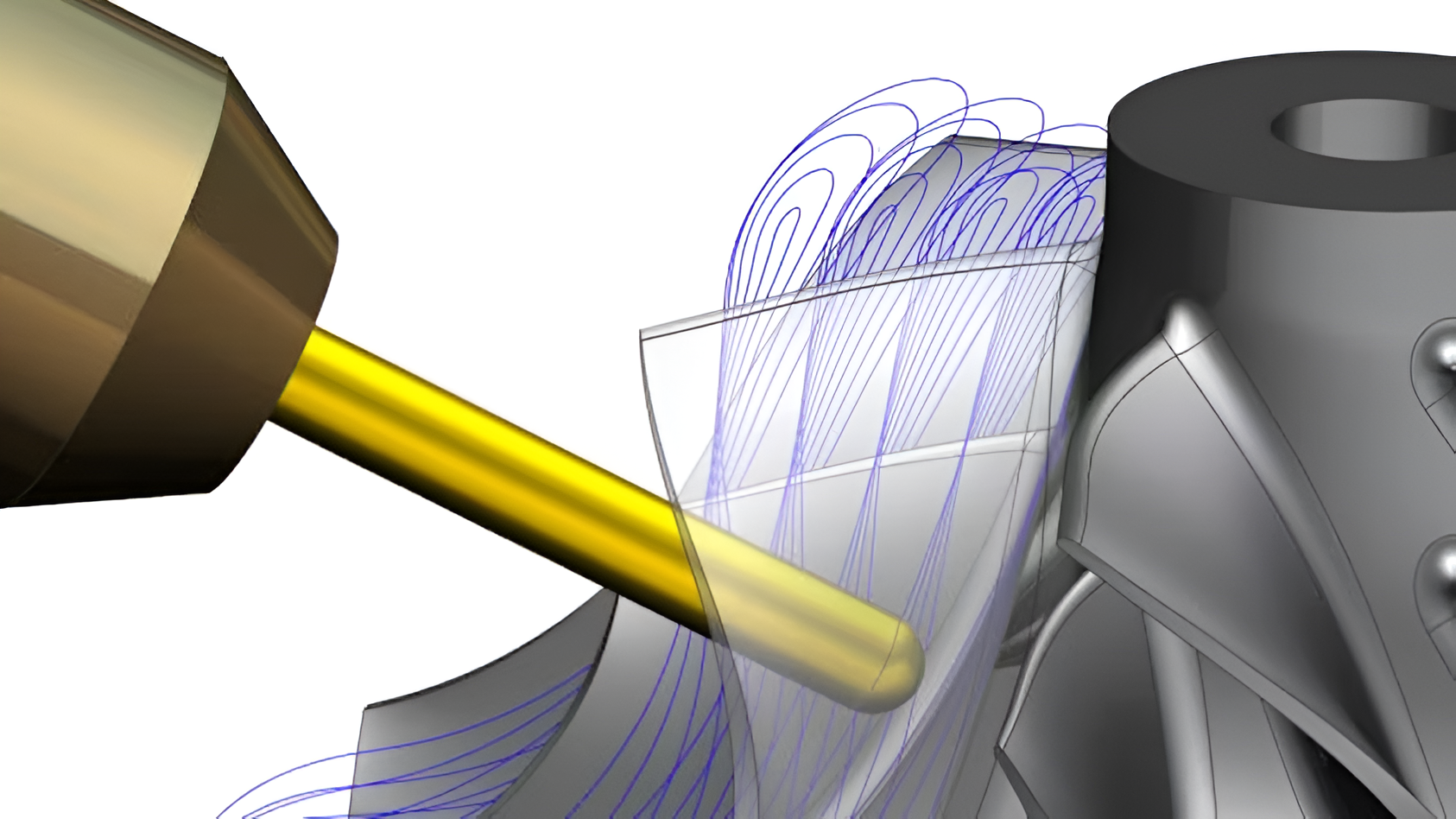

3.  Lập Trình Các Chi Tiết Đa Cánh Bằng Phương Pháp Phay Cho Tua Bin (Turbomachinery Milling)

Giải pháp chuyên dụng giúp đơn giản hóa việc lập trình các chi tiết quay đa cánh phức tạp, chẳng hạn như blisks và cánh bơm (impellers), bằng các nguyên công lập trình NC 5 trục chuyên dùng:

• Gia công thô tốc độ cao và giữ lại vật liệu (Rest Milling): Loại bỏ vật liệu giữa các cánh. Đề hoàn thiện phần hub, các cánh và splitter, NX sử dụng các đường chạy dao tối ưu với việc kiểm soát chính xác mô hình cắt, làm mượt đường chạy dao và ổn định trục dụng cụ tại các cạnh.

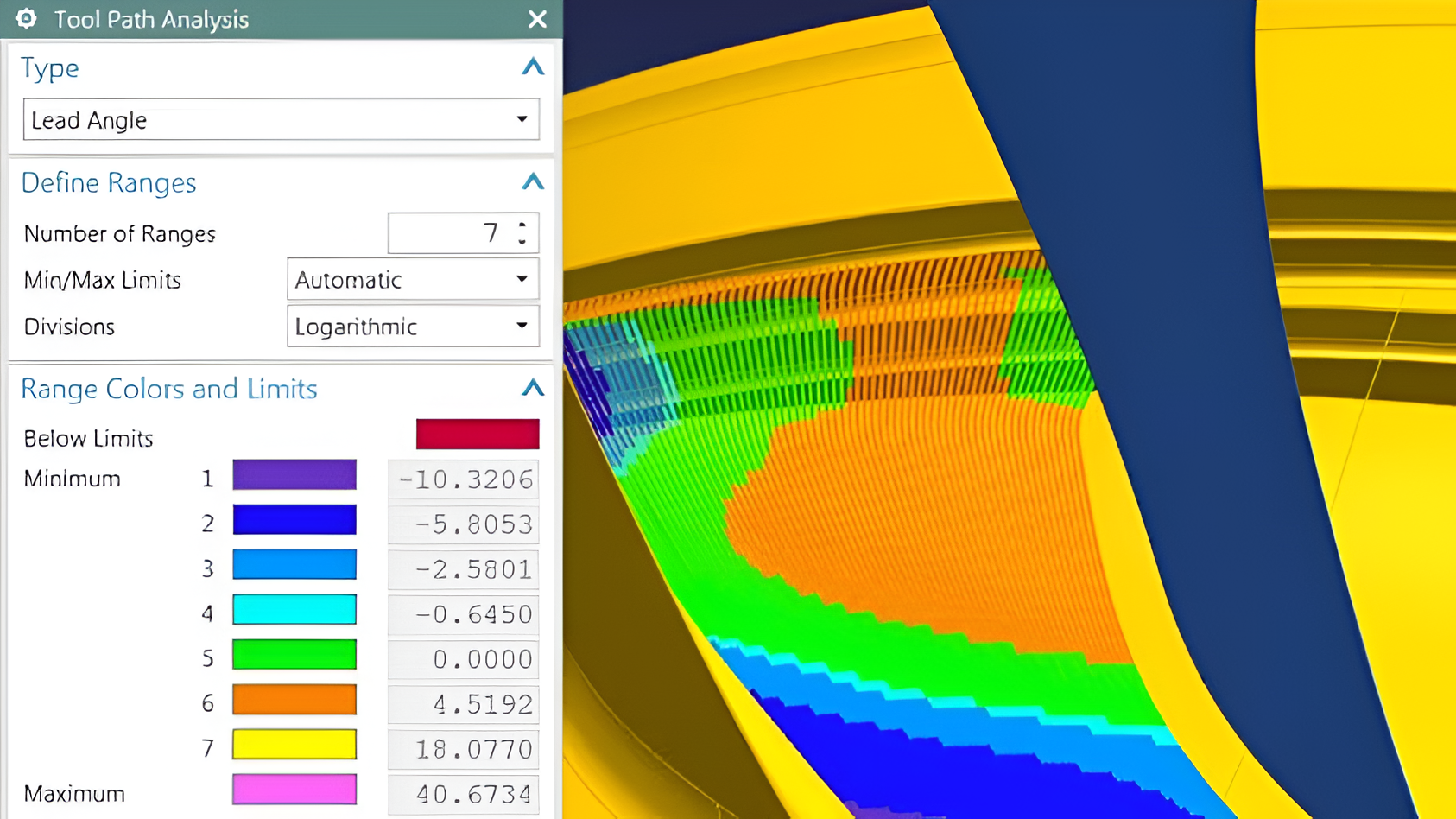

4.  Trực Quan Hóa Các Nguyên Công Đa Trục để Tối Ưu Hóa Điều Kiện Cắt

Phân tích các hành vi phức tạp của máy trong quá trình gia công 5 trục bằng cách trực quan hóa các đặc điểm đường chạy dao đa trục, bao gồm:

• Góc dẫn dụng cụ (Tool Lead Angle)

• Vị trí trục quay (với giới hạn hành trình vượt mức - over-travel limits)

• Tốc độ trục quay để phát hiện đảo chiều (reversals)

• Các đoạn ngắn và dài (short and long segments)

Việc xác minh các điều kiện cắt trên toàn bộ nguyên công, cho phép gia công các chi tiết phức tạp chính xác ngay từ lần đầu tiên.

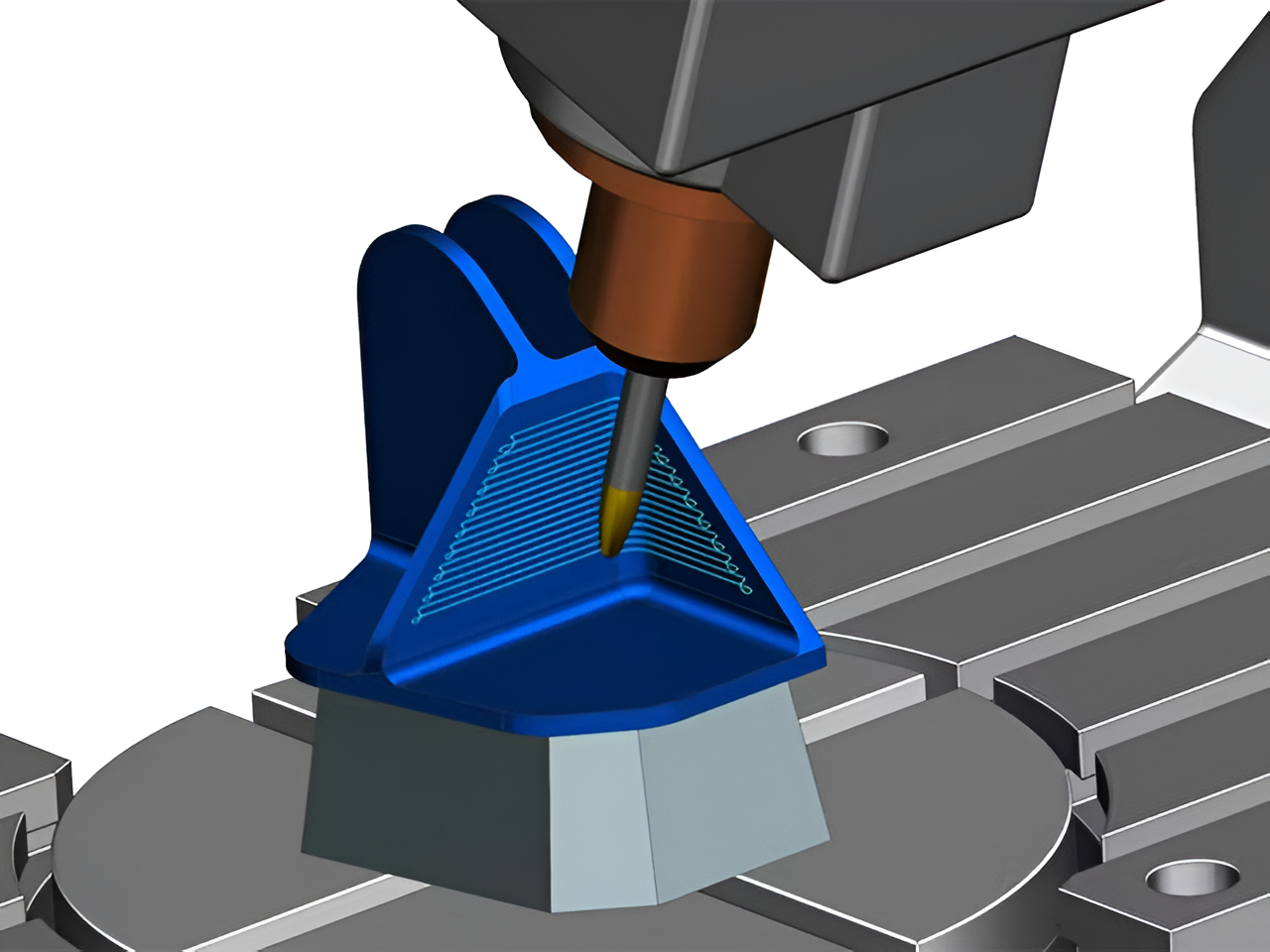

5.  Giải Pháp Lập Trình Chi Tiết Dạng Khối (Prismatic Parts) trên Nền Tảng Đám Mây

NX X Manufacturing Premium tích hợp các khả năng phay 3 trục và 5 trục tiên tiến, gia công quay (rotary machining) và tiện (turning) — tất cả được hỗ trợ bởi công nghệ đám mây.

• Gia công các chi tiết phức tạp trên máy CNC đa trục trong một lần thiết lập duy nhất, đảm bảo độ hiệu quả và độ chính xác.

• Đồng thời, các cài đặt đường chạy dao (toolpath settings) còn cung cấp khả năng kiểm soát chính xác từng nguyên công.




  Hãy liên hệ ngay với Softone Việt Nam để nhận tư vấn chuyên sâu về các gói bản quyền và demo tính năng mới nhất của phần mềm NX Siemens.
