Model-Based Definition (MBD) trong NX CAD – Chuẩn hóa GD&T và thay thế bản vẽ 2D truyền thống

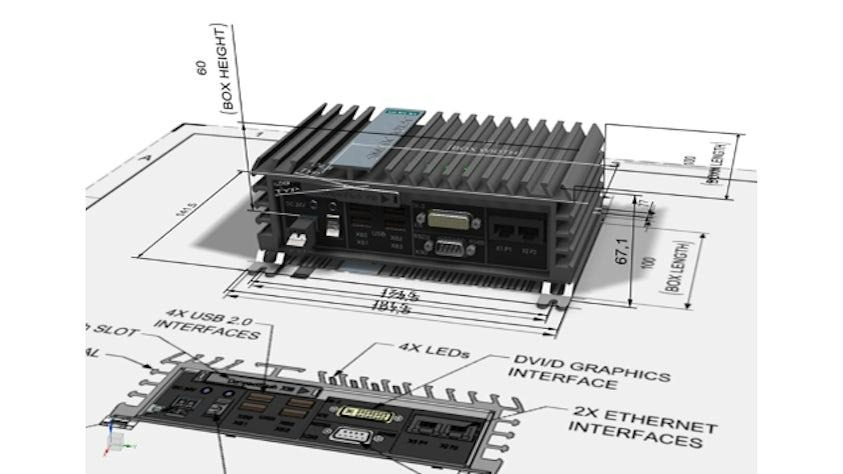

Model-Based Definition (MBD) là phương pháp định nghĩa kỹ thuật hoàn chỉnh của sản phẩm trực tiếp trên mô hình 3D, bao gồm kích thước, dung sai hình học (GD&T), chú thích và thông tin sản xuất (PMI). Với NX CAD, toàn bộ ý định thiết kế (design intent) được tích hợp ngay trong mô hình 3D, thay vì phụ thuộc vào bản vẽ 2D truyền thống.

So với quy trình dựa trên bản vẽ, MBD giúp giảm đáng kể thời gian tạo tài liệu kỹ thuật, hạn chế sai sót khi diễn giải thông tin và thúc đẩy việc sử dụng dữ liệu số xuyên suốt từ thiết kế đến sản xuất và kiểm tra.

NX CAD cho phép các nhóm kỹ thuật, sản xuất và kiểm tra cùng làm việc trên một nguồn dữ liệu duy nhất, đảm bảo tính nhất quán và chính xác trong toàn bộ vòng đời sản phẩm.

Thay thế bản vẽ 2D truyền thống

(Replace the universal 2D drawing)

Với MBD trong NX CAD, doanh nghiệp có thể loại bỏ nhu cầu sử dụng bản vẽ 2D mà vẫn đảm bảo sản phẩm cuối cùng đáp ứng đầy đủ yêu cầu kỹ thuật. Thay vì diễn giải lại thông tin từ bản vẽ, các yêu cầu kỹ thuật được định nghĩa trực tiếp trên mô hình 3D thông qua GD&T và PMI.

Trong quy trình truyền thống, bản vẽ 2D thường:

• Chứa nhiều dữ liệu dư thừa

• Dễ bị hiểu sai khi chuyển giao

• Phải cập nhật thủ công khi thiết kế thay đổi

Những vấn đề này dẫn đến lỗi sản xuất, tăng chi phí và giảm năng suất. NX CAD giải quyết triệt để bài toán này bằng cách đưa toàn bộ định nghĩa kỹ thuật lên mô hình 3D – nơi ý định thiết kế được thể hiện rõ ràng và trực quan nhất.

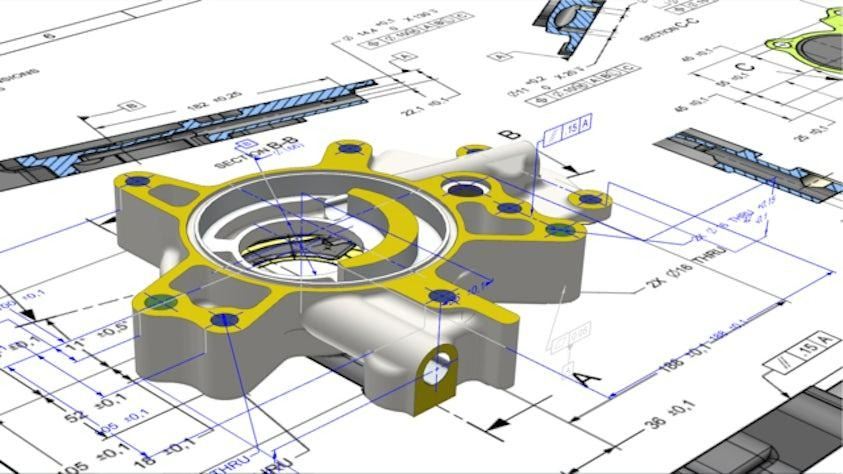

Kích thước và dung sai hình học (GD&T) là thành phần cốt lõi của định nghĩa kỹ thuật hoàn chỉnh. NX CAD hỗ trợ đầy đủ GD&T cho cả hình chiếu 2D và mô hình 3D, cho phép:

• Gắn GD&T trực tiếp vào chi tiết

• Liên kết dung sai với đặc trưng hình học

• Đảm bảo dữ liệu có thể sử dụng trực tiếp cho sản xuất và đo kiểm






Tác động của MBD đến quy trình sản xuất

Việc sử dụng bản vẽ 2D để truyền đạt yêu cầu sản xuất tạo ra gánh nặng không cần thiết cho chu trình phát triển sản phẩm. Chỉ một thay đổi nhỏ trong định nghĩa sản phẩm cũng đòi hỏi cập nhật hàng loạt bản vẽ liên quan, tiêu tốn thời gian và dễ phát sinh lỗi.

Với NX CAD MBD:

• Mọi thay đổi được cập nhật trực tiếp trên mô hình 3D

• Không cần đồng bộ lại nhiều tài liệu 2D

• Giảm mạnh rủi ro sai lệch dữ liệu

Kết quả là chu trình phát triển sản phẩm nhanh hơn, chính xác hơn và dễ kiểm soát hơn.

Tận dụng dữ liệu kế thừa (Leverage Legacy Data)

NX CAD cho phép doanh nghiệp tận dụng hiệu quả dữ liệu kỹ thuật kế thừa thông qua chức năng Convert to PMI. Công cụ này tự động chuyển các hình chiếu và đối tượng từ bản vẽ sang các hình chiếu và thông tin PMI tương ứng trong mô hình 3D.

Thay vì phải bắt đầu từ con số 0, doanh nghiệp có thể:

• Sử dụng lại bản vẽ 2D hiện có

• Nhanh chóng chuyển đổi sang mô hình 3D MBD

• Bổ sung thông tin kỹ thuật trực tiếp trên mô hình

NX CAD hỗ trợ tùy chỉnh linh hoạt:

• Chuyển đổi toàn bộ bản vẽ hoặc từng trang

• Lựa chọn hình chiếu và đối tượng cụ thể

• Tạo báo cáo chi tiết kết quả chuyển đổi

Điều này giúp doanh nghiệp chuyển đổi sang MBD với chi phí thấp, rủi ro thấp và hiệu quả cao.

Chuẩn hóa dữ liệu kỹ thuật với PMI

Product Manufacturing Information (PMI) trong NX CAD không chỉ phục vụ thiết kế mà còn hỗ trợ trực tiếp cho:

• Gia công CNC

• Lập trình CAM

• Đo kiểm CMM

• Tự động hóa sản xuất

Dữ liệu PMI được liên kết chặt chẽ với mô hình 3D, cho phép các hệ thống downstream sử dụng trực tiếp mà không cần diễn giải lại từ bản vẽ 2D. Đây là nền tảng quan trọng để triển khai sản xuất thông minh và nhà máy số.

NX CAD và GD&T trong môi trường sản xuất hiện đại

NX CAD cung cấp các công cụ GD&T toàn diện giúp đảm bảo rằng dung sai được áp dụng chính xác theo tiêu chuẩn quốc tế. Việc gắn GD&T trực tiếp lên mô hình 3D giúp:

• Giảm sai sót trong diễn giải kỹ thuật

• Tăng độ chính xác trong sản xuất

• Hỗ trợ kiểm tra và đo lường tự động

NX CAD biến mô hình 3D thành nguồn dữ liệu kỹ thuật duy nhất (single source of truth) cho toàn bộ chuỗi giá trị sản xuất.

Lợi ích tổng thể của Model-Based Definition trong NX CAD

Triển khai MBD với NX CAD mang lại nhiều lợi ích chiến lược:

• Loại bỏ sự phụ thuộc vào bản vẽ 2D

• Giảm thời gian tạo và quản lý tài liệu kỹ thuật

• Hạn chế lỗi sản xuất do hiểu sai dữ liệu

• Tăng tốc chuyển giao từ thiết kế sang sản xuất

• Đặt nền móng cho chuyển đổi số và Industry 4.0

NX CAD giúp doanh nghiệp chuyển từ thiết kế dựa trên tài liệu sang thiết kế dựa trên dữ liệu số, nâng cao năng lực cạnh tranh dài hạn.
