Mô phỏng tích hợp CAD trong NX CAD – Thiết kế dựa trên mô phỏng để tăng tốc phát triển sản phẩm

Mô phỏng tích hợp CAD là cách tiếp cận hiện đại cho phép nhà thiết kế thực hiện phân tích kỹ thuật và mô phỏng ngay trong môi trường thiết kế CAD, thay vì phải chuyển dữ liệu sang các công cụ CAE độc lập. Với NX CAD, mô phỏng trở thành một phần tự nhiên của quy trình thiết kế, giúp đưa ra quyết định kỹ thuật sớm và chính xác hơn.

NX CAD cung cấp một kiến trúc mô phỏng mở rộng, kết nối liền mạch từ thiết kế đến phân tích CAE. Cách tiếp cận Simulation-Driven Design giúp doanh nghiệp:

• Phát hiện vấn đề kỹ thuật ngay từ giai đoạn ý tưởng

• Giảm số vòng lặp thiết kế

• Hạn chế phụ thuộc vào nguyên mẫu vật lý

• Tăng tốc phát triển sản phẩm

Thay vì “thiết kế xong rồi mới kiểm tra”, NX CAD cho phép kiểm tra trong khi thiết kế.

Các công cụ mô phỏng tích hợp sẵn trong NX CAD (Built-in NX CAD Simulation Tools)

NX CAD được trang bị sẵn nhiều công cụ mô phỏng tích hợp, cho phép nhà thiết kế thực hiện các phân tích cơ bản và trung cấp mà không cần rời khỏi môi trường CAD. Điều này loại bỏ rào cản giữa CAD và CAE, đồng thời giúp các kỹ sư không chuyên CAE vẫn có thể đánh giá hiệu năng thiết kế.

Các công cụ mô phỏng tích hợp cho phép:

• Phân tích nhanh độ bền, ứng suất, biến dạng

• Đánh giá hành vi cơ học của chi tiết và cụm lắp ráp

• Thực hiện các kịch bản “what-if” ngay trong CAD

Nhờ mô phỏng tích hợp, quyết định thiết kế không còn dựa trên cảm tính mà dựa trên dữ liệu kỹ thuật ngay từ đầu.

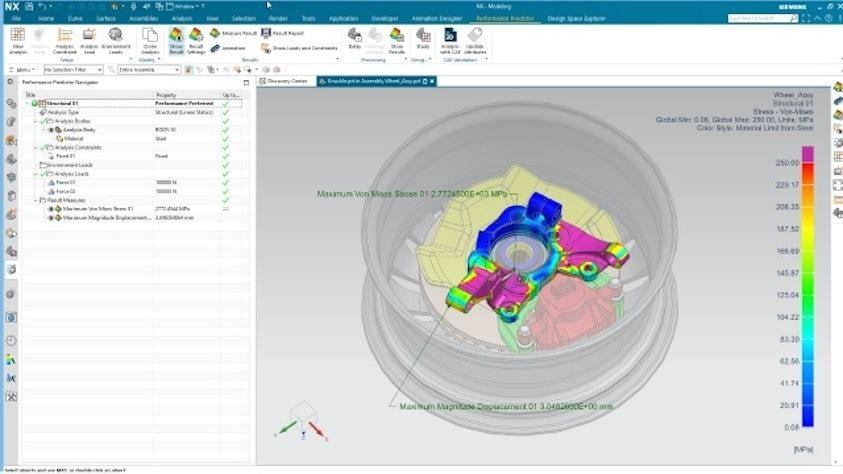

Mô phỏng có khả năng mở rộng cho nhà thiết kế (Scalable Simulation for Designers)

NX CAD hỗ trợ mô phỏng có khả năng mở rộng, cho phép nhà thiết kế bắt đầu từ các phân tích đơn giản và mở rộng dần lên các mô phỏng chuyên sâu khi cần thiết. NX Performance Predictor là công cụ tiêu biểu cho cách tiếp cận này.

NX Performance Predictor cho phép:

• Khám phá và tối ưu thiết kế lên đến ~90% ngay từ giai đoạn concept

• Đánh giá nhanh nhiều phương án thiết kế và vật liệu

• So sánh hiệu năng mà không cần mô hình CAE phức tạp

Nhà thiết kế có thể thực hiện các mô phỏng đơn giản trước, sau đó liên kết trực tiếp với Simcenter 3D để thực hiện các phân tích chuyên sâu, đảm bảo chi tiết sẵn sàng cho sản xuất.

Mô phỏng thiết kế để xác thực hiệu năng (Design Simulation for Performance Validation)

Trong NX CAD, mô phỏng không chỉ là công cụ xác thực cuối cùng mà là một phần của quá trình phát triển thiết kế. Nhà thiết kế có thể đánh giá và tối ưu hiệu năng sản phẩm ngay từ giai đoạn đầu, trước khi chi tiết được “đóng băng” về mặt hình học.

Mô phỏng thiết kế giúp:

• Phát hiện sớm điểm yếu kết cấu

• Cải thiện độ bền và độ tin cậy

• Giảm nguy cơ thay đổi muộn trong dự án

Kết quả là chu trình phát triển ngắn hơn, chi phí thấp hơn và chất lượng sản phẩm cao hơn.

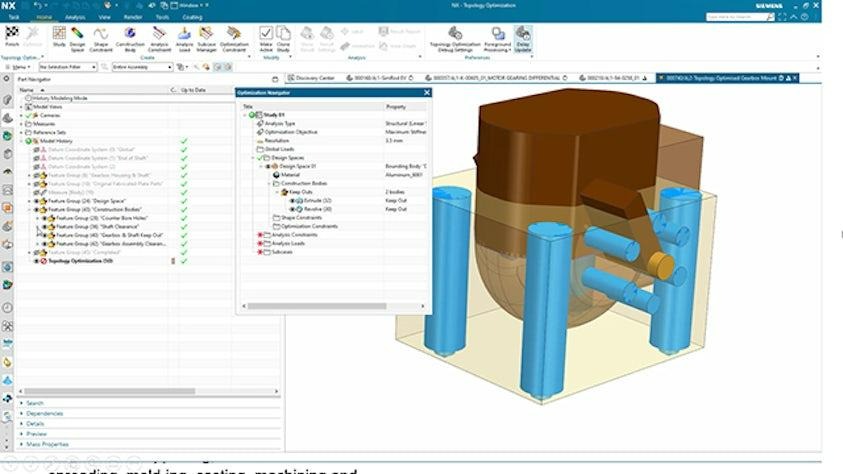

Tối ưu hóa topology (Topology Optimization)

Topology Optimization trong NX cho phép tự động cải thiện thiết kế để đáp ứng các yêu cầu về độ bền, trọng lượng và vật liệu. Công cụ NX Topology Optimizer hỗ trợ tạo ra các thiết kế khái niệm được tối ưu hóa về kết cấu ngay từ giai đoạn đầu.

NX Topology Optimizer cho phép:

• Giảm khối lượng nhưng vẫn đảm bảo độ bền

• Tạo hình dạng tối ưu cho sản xuất truyền thống hoặc in 3D

• Đánh giá nhiều kịch bản tải khác nhau

Các bài toán tối ưu bao gồm kéo, uốn, xoắn, va chạm, và có thể mở rộng sang Simcenter 3D để phân tích chuyên sâu hơn.

Hoạt hình trong thiết kế (Animations in Designs)

NX CAD cho phép sử dụng hoạt hình và mô phỏng động để nghiên cứu hành vi chuyển động của cơ cấu ngay trong giai đoạn thiết kế. Các nghiên cứu động học này thường thay thế cho các mô hình vật lý (digital mockup), giúp tiết kiệm đáng kể thời gian và chi phí.

Nhà thiết kế có thể quan sát:

• Chuyển động của các bộ phận

• Tốc độ, gia tốc

• Va chạm và tương tác giữa các chi tiết

Nhờ đó, các vấn đề về không gian lắp ráp và chuyển động được phát hiện sớm.

Phân tích chuyển động (Motion Analysis)

NX Motion cho phép chuyển đổi nhanh mô hình lắp ráp CAD thành mô hình chuyển động chức năng. Công cụ này hỗ trợ cả động học (kinematics) và động lực học (dynamics), giúp phân tích hành vi thực tế của cơ cấu.

NX Motion hỗ trợ:

• Phân tích động học

• Kiểm tra va chạm (Interference checking)

• Phân tích khớp nối (Articulation)

• Phân tích động lực học và tiếp xúc

Ngoài ra, kết quả từ NX Motion có thể được chuyển trực tiếp sang NX Design Simulation để phân tích kết cấu, tạo nên quy trình mô phỏng khép kín.

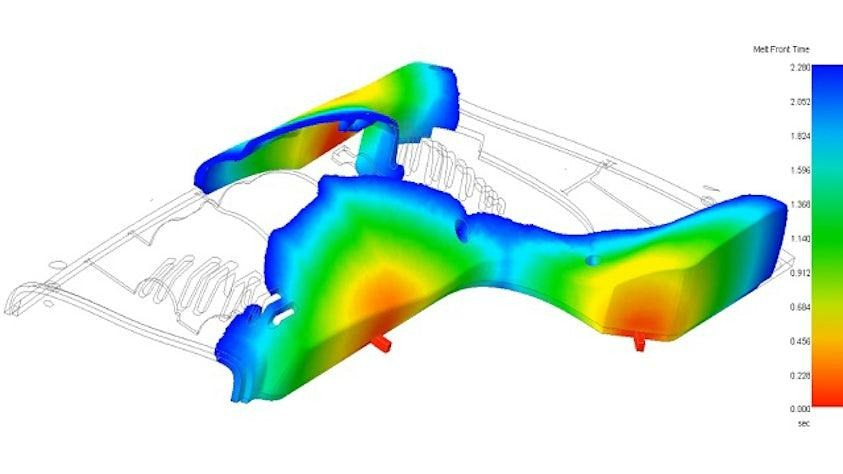

Xác thực chi tiết ép nhựa & mô phỏng ép phun (Molded Part Validation & Injection Molding Simulation)

NX CAD cung cấp các công cụ đánh giá khả năng ép nhựa của chi tiết ngay từ giai đoạn thiết kế. Thông qua mô phỏng dòng chảy khuôn (mold flow), nhà thiết kế có thể:

• Đánh giá khả năng điền đầy khuôn

• Phát hiện vùng co rút, bọt khí, biến dạng

• Điều chỉnh thiết kế để tối ưu quá trình ép phun

Các phân tích này được tích hợp trực tiếp trong môi trường NX CAD, giúp giảm rủi ro sản xuất và cải thiện chất lượng sản phẩm nhựa.

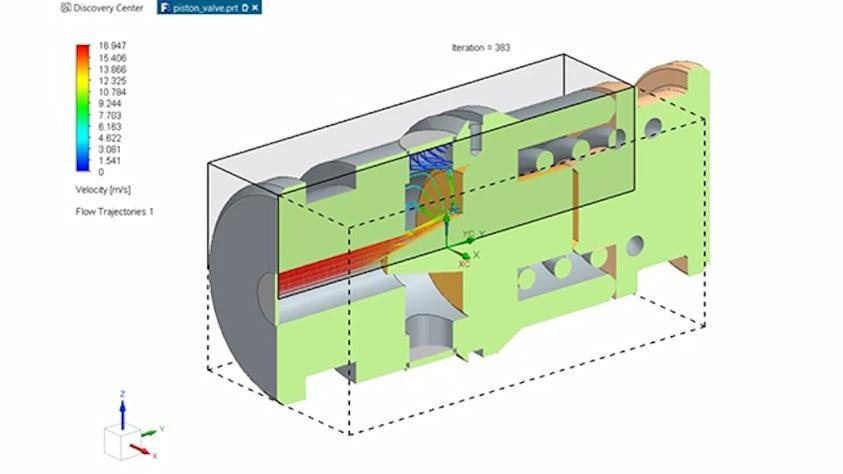

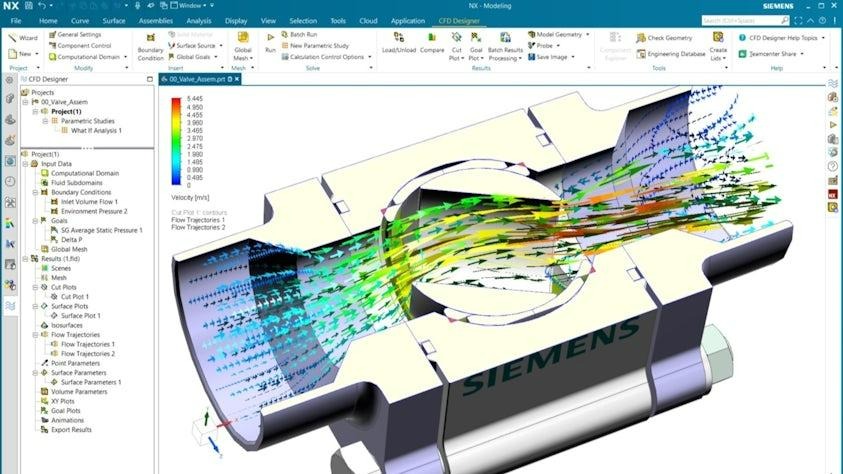

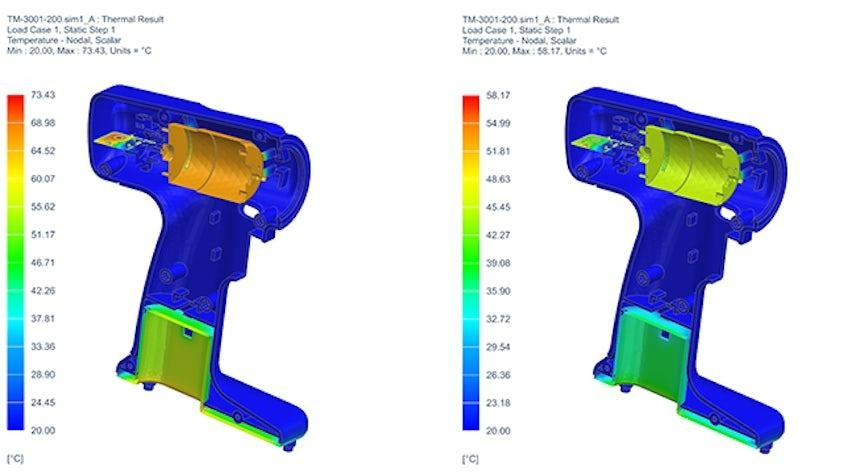

Mô phỏng CFD dòng chảy và nhiệt (Flow and Thermal CFD Simulations)

NX CFD Designer cho phép thực hiện mô phỏng dòng chảy và truyền nhiệt ngay trong môi trường thiết kế. Nhà thiết kế có thể phân tích:

• Dòng chảy ổn định và không ổn định

• Dòng chảy tầng (laminar) và rối (turbulent)

• Truyền nhiệt kết hợp (conjugate heat transfer)

• Dòng chảy trong môi trường xốp

Khi cần phân tích nâng cao, dữ liệu có thể được chuyển sang Simcenter FLOEFD để thực hiện các mô phỏng CFD chi tiết hơn.

Phân tích CFD (CFD Analysis)

NX CAD tích hợp chặt chẽ với Simcenter FLOEFD – giải pháp CFD 3D mạnh mẽ của Siemens. Sự tích hợp này cho phép nhà thiết kế thực hiện các phân tích “what-if” nhanh chóng để đánh giá nhiều phương án thiết kế khác nhau.

Phân tích CFD giúp:

• Tối ưu thiết kế làm mát

• Cải thiện hiệu suất dòng chảy

• Đưa ra quyết định thiết kế chính xác ngay từ đầu

CFD trở thành một phần của quy trình thiết kế, thay vì là bước kiểm tra muộn.

Giá trị của mô phỏng tích hợp CAD trong NX CAD

Mô phỏng tích hợp CAD mang lại lợi ích chiến lược cho doanh nghiệp:

• Đưa quyết định kỹ thuật sớm hơn

• Giảm số vòng lặp thiết kế

• Rút ngắn time-to-market

• Giảm chi phí nguyên mẫu và thử nghiệm

• Nâng cao chất lượng và độ tin cậy sản phẩm

NX CAD giúp doanh nghiệp chuyển từ thiết kế dựa trên kinh nghiệm sang thiết kế dựa trên mô phỏng và dữ liệu.

Mô phỏng tích hợp CAD – Nền tảng cho thiết kế hiện đại

Trong kỷ nguyên sản xuất số và Industry 4.0, mô phỏng tích hợp CAD không còn là tùy chọn mà là yêu cầu bắt buộc. NX CAD cung cấp nền tảng mô phỏng linh hoạt, mở rộng và tích hợp sâu, giúp doanh nghiệp xây dựng quy trình thiết kế hiện đại, thông minh và bền vững.
