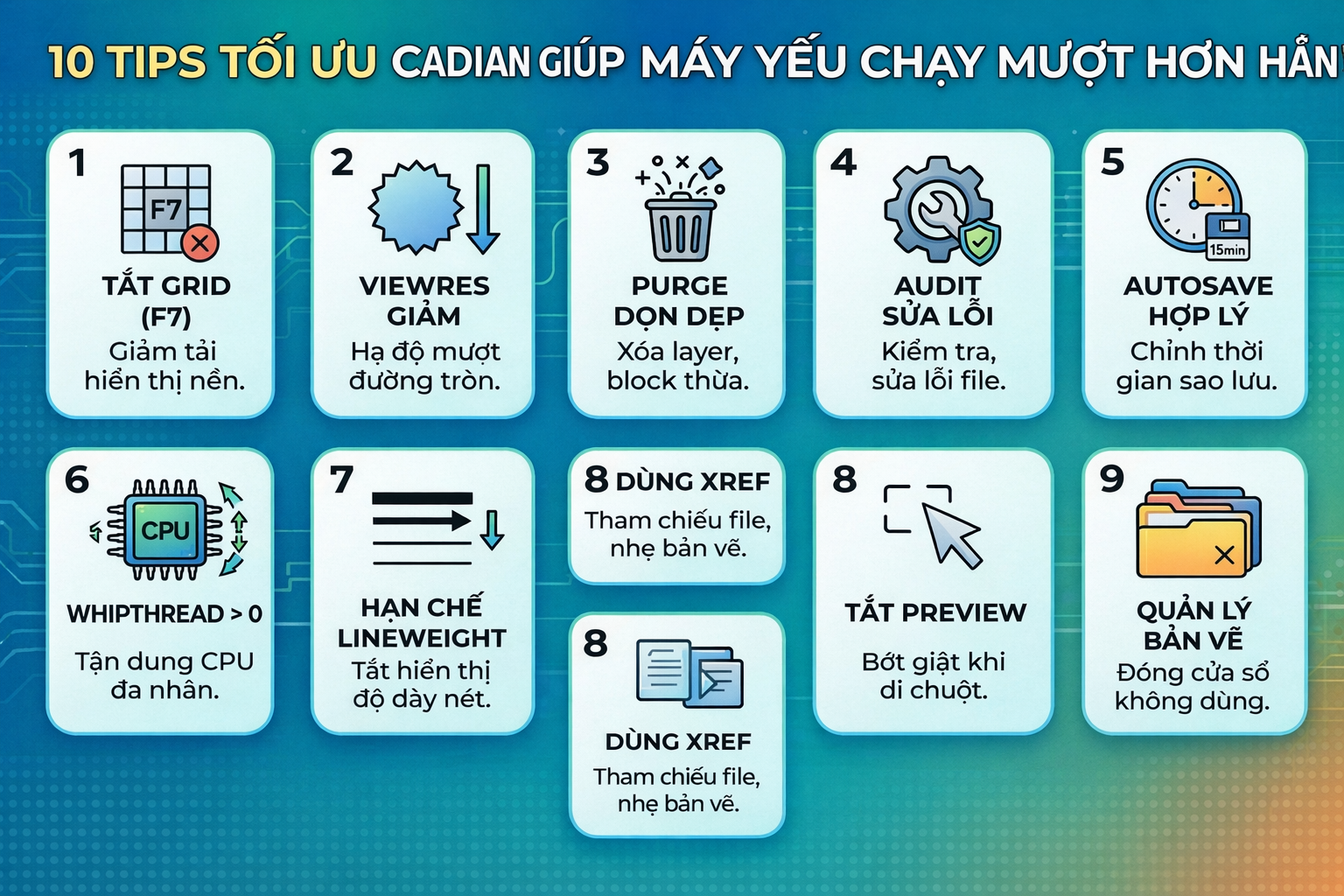

HƯỚNG DẪN CHI TIẾT: 10 TIPS TỐI ƯU CADIAN GIÚP MÁY CẤU HÌNH THẤP CHẠY MƯỢT MÀ

Thách thức của kỹ sư khi làm việc với file CAD nặng

Trong lĩnh vực thiết kế kỹ thuật, việc sở hữu một dàn PC "khủng" là mơ ước của mọi kỹ sư. Tuy nhiên, không phải lúc nào điều kiện ngân sách cũng cho phép. Nhiều doanh nghiệp và cá nhân vẫn đang sử dụng các dòng Laptop văn phòng hoặc PC đời cũ để xử lý các bản vẽ kỹ thuật phức tạp.

CADian vốn đã nổi tiếng là giải pháp thay thế AutoCAD hàng đầu nhờ bộ cài nhẹ, yêu cầu phần cứng thấp và tính tương thích cao. Nhưng khi bản vẽ lên đến hàng chục MB với hàng nghìn đối tượng, ngay cả CADian cũng cần được "tiếp sức". Bài viết này sẽ đi sâu vào 10 thiết lập chuyên sâu giúp bạn tối ưu hóa phần mềm, biến chiếc máy "yếu" trở nên nhanh nhạy hơn bao giờ hết.

1. Nhóm tối ưu hiển thị (Graphics) - Giảm tải cho Card màn hình

1.1. Tắt Grid (Lưới tọa độ) - Lệnh F7

Nhiều người dùng có thói quen để lưới để dễ định vị, nhưng đây chính là "kẻ thù" âm thầm ngốn tài nguyên GPU.

• Nguyên lý: Mỗi khi bạn Zoom (phóng to/thu nhỏ) hoặc Pan (trượt bản vẽ), phần mềm phải tính toán lại vị trí của hàng triệu điểm giao nhau trên lưới.

• Cách thực hiện: Nhấn phím F7 hoặc click vào biểu tượng Grid trên thanh trạng thái (Status Bar).

• Lời khuyên: Hãy sử dụng lệnh SNAP nếu bạn cần vẽ chính xác theo khoảng cách thay vì hiển thị lưới dày đặc.

1.2. Điều chỉnh độ mượt đường tròn với VIEWRES

Bản vẽ CAD thường chứa rất nhiều đường tròn và cung tròn. Để hiển thị chúng mượt mà, máy tính phải chia nhỏ cung tròn thành hàng nghìn đoạn thẳng cực ngắn.

• Cách tối ưu: Nhập lệnh VIEWRES > Chọn No (cho câu hỏi Fast Zoom) > Nhập giá trị trong khoảng 100 - 500 (mặc định thường là 1000 - 2000).

• Kết quả: Đường tròn có thể trông hơi "góc cạnh" trên màn hình nhưng tốc độ xử lý đồ họa sẽ tăng vọt. Đừng lo, khi in ấn, độ mịn vẫn được giữ nguyên theo thiết lập xuất bản.

1.3. Vô hiệu hóa Selection Preview (Xem trước lựa chọn)

Khi bạn di chuột qua một đối tượng phức tạp (như một khối Block lớn hoặc vùng Hatch), phần mềm sẽ tự động làm sáng đối tượng đó lên.

• Vấn đề: Quá trình "dò tìm" đối tượng này diễn ra liên tục theo chuyển động chuột, gây ra hiện tượng chuột bị khựng (lag).

• Cách thực hiện: Vào Options > Thẻ Selection > Bỏ chọn các mục trong phần Selection Preview. Việc này giúp thao tác chuột trơn tru hơn trong các khu vực bản vẽ dày đặc.

2. Nhóm dọn dẹp dữ liệu (Cleaning) - Giảm dung lượng file

2.1. Lệnh PURGE (PU) - Tổng vệ sinh bản vẽ

File CAD dùng lâu ngày sẽ tích tụ rất nhiều "rác" như các Layer không dùng đến, các Block đã xóa nhưng vẫn nằm trong bộ nhớ, các kiểu đường nét (Linetype) thừa...

• Tác động: Một file dung lượng 20MB sau khi PURGE có thể chỉ còn 5MB.

• Hướng dẫn: Gõ PU > Chọn Purge All. Hãy thực hiện việc này ít nhất 2 lần trước khi lưu file để đảm bảo sạch sẽ hoàn toàn.

2.2. Kiểm tra và sửa lỗi bằng lệnh AUDIT

Đôi khi máy lag không phải do cấu hình mà do file bị lỗi cấu trúc dữ liệu ngầm (thường xảy ra khi copy-paste từ nhiều nguồn khác nhau).

• Cách thực hiện: Gõ AUDIT > Chọn Y (Yes) để phần mềm tự động sửa lỗi.

• Dấu hiệu cần dùng: Phần mềm hay bị văng đột ngột (crash) hoặc thao tác lưu file mất quá nhiều thời gian.

3. Nhóm thiết lập hệ thống - Tối ưu hóa CPU và RAM

3.1. Quản lý tính năng Autosave (Lưu tự động)

Autosave là "phao cứu sinh", nhưng nếu để tần suất quá dày (ví dụ 5 phút), máy sẽ bị đứng hình mỗi khi quá trình lưu diễn ra.

• Tối ưu: Vào Options > Open and Save. Chỉnh thời gian lên 15 hoặc 20 phút.

• Mẹo nhỏ: Hãy tập thói quen nhấn Ctrl + S sau mỗi thao tác quan trọng thay vì phụ thuộc hoàn toàn vào hệ thống.

3.2. Kích hoạt sức mạnh đa nhân với WHIPTHREAD

Mặc định, một số lệnh tái tạo hình ảnh chỉ dùng 1 nhân CPU. Lệnh WHIPTHREAD cho phép CADian tận dụng đa nhân để xử lý nhanh hơn.

• Giá trị thiết lập:

  • 0: Không dùng đa nhân.

  • 1: Dùng đa nhân cho lệnh REGEN.

  • 2: Dùng đa nhân cho lệnh vẽ lại màn hình (Redraw).

  • 3: Kết hợp cả hai (Khuyên dùng cho máy có CPU từ 4 nhân trở lên).

3.3. Tắt hiển thị độ dày nét vẽ (Lineweight - LWT)

Việc hiển thị chính xác độ dày nét vẽ trên màn hình làm tiêu tốn rất nhiều tài nguyên đồ họa.

• Cách làm: Tắt nút LWT dưới thanh trạng thái. Bạn chỉ nên bật nó lên ở bước cuối cùng trước khi in để kiểm tra nét vẽ. Trong quá trình thiết kế, hãy để mọi thứ hiển thị ở độ dày mặc định để máy nhẹ nhất.

4. Nhóm quản lý bản vẽ thông minh

4.1. Sử dụng Xref (External References) - Giải pháp cho dự án lớn

Thay vì chèn (Insert) tất cả các bản vẽ kiến trúc, điện, nước vào một file duy nhất làm nó nặng hàng trăm MB, hãy sử dụng Xref.

• Lợi ích: File làm việc của bạn chỉ chứa các "đường dẫn" tham chiếu. Điều này giúp giảm tải RAM cực lớn và cho phép nhiều người cùng làm việc trên một dự án mà không gây xung đột dữ liệu.

4.2. Kiểm soát số lượng bản vẽ mở cùng lúc

Mỗi bản vẽ mở thêm là một phần dung lượng RAM bị chiếm dụng.

• Thói quen tốt: Chỉ mở những bản vẽ thực sự cần thiết. Sử dụng tính năng Close All Other Drawings để dọn dẹp không gian làm việc nhanh chóng.

 CADian - Sự lựa chọn thông minh cho hiệu suất

Tối ưu hóa phần mềm là một nghệ thuật giúp bạn tận dụng tối đa những gì mình đang có. Với 10 tips trên, hy vọng bạn sẽ có trải nghiệm làm việc mượt mà, tăng năng suất lao động đáng kể trên phần mềm CADian.

Bạn đang tìm kiếm giải pháp CAD bản quyền nhẹ, ổn định và chi phí hợp lý? Hãy trải nghiệm ngay CADian – giải pháp thay thế AutoCAD hoàn hảo cho mọi cấu hình máy tính.
