HỆ THỐNG PCB Thiết kế điện-tự cơ (Electromechanical Design)

Một giải pháp thiết kế cho phép các kỹ sư ECAD, MCAD và PCB hợp tác trên một nền tảng thống nhất, giúp đưa sản phẩm ra thị trường nhanh hơn và vượt qua mong đợi của khách hàng.

Thiết kế cơ-điện tử

Không còn là bí mật rằng các sản phẩm ngày nay ngày càng phức tạp, nhiều sản phẩm, nếu không muốn nói là hầu hết, phụ thuộc vào điện tử tích hợp. Một quy trình đồng thiết kế ECAD-MCAD hiệu quả giúp bạn loại bỏ các vấn đề điện-tự cơ tốn kém trong quá trình phát triển sản phẩm mới bằng cách cung cấp một cái nhìn tổng thể.

Hợp tác ECAD và MCAD (ECAD and MCAD Collaboration)

Quản lý và hỗ trợ hợp tác thiết kế. Trong quá trình phát triển sản phẩm, cần phải truyền thông giữa các ứng dụng khác nhau để duy trì digital twin hoặc digital thread liền mạch như một nguồn dữ liệu duy nhất.

Hợp tác đầy đủ cho các PCB cứng-linh hoạt (rigid-flex) là khả thi, cho phép cả hai lĩnh vực MCAD và ECAD nhìn thấy cùng một PCB ở cả trạng thái phẳng và đã định hình. Bạn không chỉ có thể hợp tác mà còn có thể xem xét và xác thực thông tin đó. Sau đó, bạn có thể đẩy dữ liệu vào quá trình sản xuất, nơi dữ liệu có thể được đọc lại về NX khi sản phẩm sản xuất được tạo ra. Điều này có thể được sử dụng cho việc chế tạo jig, thiết bị kiểm tra hoặc chỉ để tài liệu hóa các bước tiếp theo.

Trao đổi dữ liệu giúp tăng tốc thiết kế và giảm lỗi

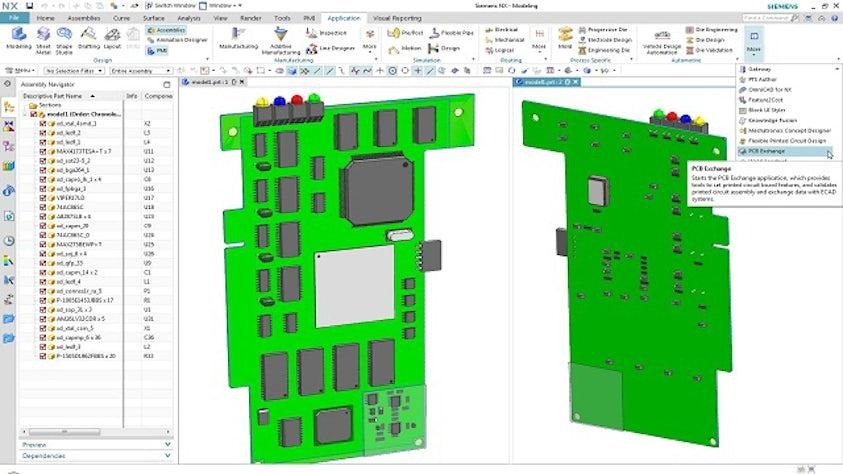

Điều phối và đồng bộ các nhóm thiết kế cơ khí và điện tử của bạn cùng hệ thống bằng NX PCB Exchange. Chia sẻ dữ liệu kỹ thuật dễ dàng và theo dõi, quản lý các thay đổi để nâng cao hợp tác. Tăng tốc thiết kế và giảm lỗi bằng cách giảm thời gian dành cho việc theo dõi, chuyển đổi và nhập lại thông tin.

Chuyển dữ liệu PCB hai chiều (Two-way transfer of PCB data)

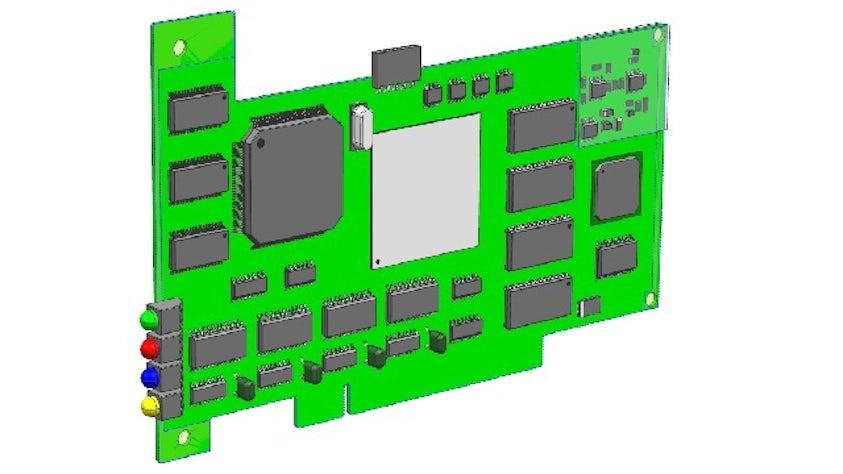

Chuyển dữ liệu sơ đồ nguyên lý và dữ liệu linh kiện—sau khi mạch in (PCB) đã được thiết kế trong hệ thống điện tử—trở lại NX và tự động tạo mô hình lắp ráp 3D chính xác của bo mạch để phục vụ thiết kế cơ khí. Trong quá trình phát triển thiết kế, bạn có thể sử dụng PCB Exchange để so sánh các phiên bản bo mạch và tự động cập nhật mô hình bo. Việc báo cáo chi tiết các thay đổi thiết kế giúp tối ưu hóa trao đổi thông tin giữa các nhóm kỹ thuật..

Tích hợp với các công cụ thiết kế điện tử

Khai thác NX PCB Exchange để giao tiếp với các hệ thống thiết kế PCB lớn thông qua các định dạng trao đổi tiêu chuẩn và các định dạng trao đổi dữ liệu chuyên biệt của nhà cung cấp. Bạn có thể sử dụng NX Flexible Printed Circuit Design để tạo PCB cứng hoặc mềm (rigid hoặc flex) trong bối cảnh mô hình lắp ráp, sau đó dễ dàng chuyển biên dạng bo, các vùng keep-in/keep-out và các dữ liệu khác sang hệ thống thiết kế PCB để thực hiện bố trí mạch.

Tích hợp với Siemens Xpedition

Truyền đạt dữ liệu thiết kế tới các hệ thống CAD cơ khí, và ngược lại, bằng cách sử dụng chuẩn trao đổi dữ liệu đã được ProSTEP phê duyệt với Xpedition. Cả kỹ sư điện tử và kỹ sư cơ khí đều có thể trao đổi thông tin trong nội bộ hoặc giữa các lĩnh vực của mình ở bất kỳ thời điểm hoặc tần suất nào, giúp mọi người làm việc trong môi trường quen thuộc của mình—không cần phải học thêm công cụ mới.
